# BITTWARE RESEARCH SYSTEMS
REMORA
Card Type Expansion card
Chip Set Analog Devices, Inc.
Maximum Onboard Memory 3MB SRAM
I/O Options 90-pin connectors (4)
Data Bus None

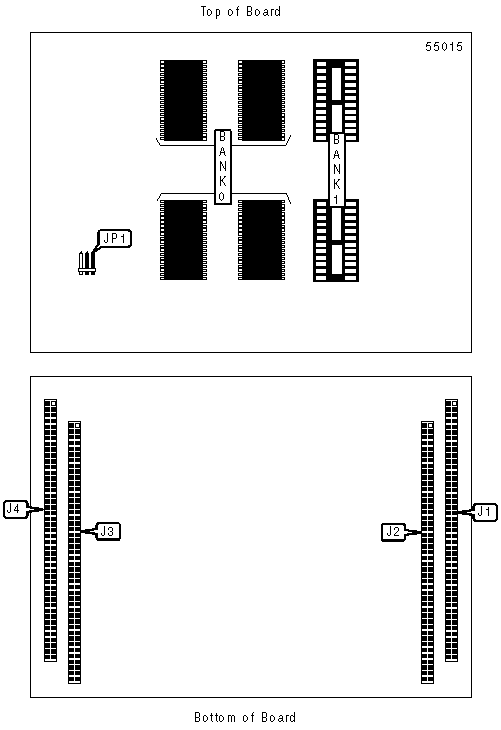

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| SHARCPAC interface | J1 | SHARCPAC interface | J3 |
| connector 1 | | connector 3 | |
|-----------------------+-------+--------------------+-------|
| SHARCPAC interface | J2 | SHARCPAC interface | J4 |
| connector 2 | | connector 4 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|--------------------------------------+----------+----------|
| Configure external memory bank as | JP1/Pins | Closed |
| External Memory Bank 1 | 1 & 2 | |
|--------------------------------------+----------+----------|
| Configure external memory bank as | JP1/Pins | Closed |
| External Memory Bank 0 | 2 & 3 | |
|------------------------------------------------------------|
| Note: The board can be configured to use either 32-bit |
| SRAM or both 32-bit and 42-bit SRAM. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|--------------------+---------------------+-----------------|
| ยป | 2MB | (4) 512KB | None |
|--------+-----------+---------------------+-----------------|
| | 3MB | (4) 512KB | (2) 512KB |
|------------------------------------------------------------|
| Note: The board can be configured to use either 32-bit |
| SRAM or both 32-bit and 42-bit SRAM. |
+------------------------------------------------------------+
