# DIALOGIC
D/41E
Card Type Voice Processing Board
Chipset Controller Scbus Controller, SC2000 ASIC
I/O Options RJ11 (4)
Maximum Dram N/A
IMG IMG 1
+------------------------------------------------------------+

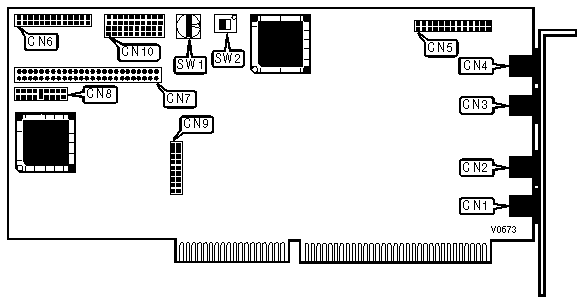

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------+----------+---------------------+----------|
| RJ11 Earth | CN1 | Scbus or PCM bus | CN6 |
| Recall | | | |
|----------------+----------+---------------------+----------|
| RJ11 Ring | CN2 | Daughter board | CN7 |
| | | connector | |
|----------------+----------+---------------------+----------|
| RJ11 Tip | CN3 | Daughter board | CN8 |
| | | connector | |
|----------------+----------+---------------------+----------|
| RJ11 Unused | CN4 | Analog Expansion | CN9 |
| | | Bus | |
|----------------+----------+---------------------+----------|
| Analog | CN5 | XTERM Socket | CN10 |
| Expansion Bus | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ID ROTARY SWITCH CONFIGURATION |
|------------------------------------------------------------|
| Board | SW1 |
|----------------------------+-------------------------------|
| 0 | Position 1 |
|----------------------------+-------------------------------|
| 1 | Position 2 |
|----------------------------+-------------------------------|
| 2 | Position 3 |
|----------------------------+-------------------------------|
| 3 | Position 4 |
|----------------------------+-------------------------------|
| 4 | Position 5 |
|----------------------------+-------------------------------|
| 5 | Position 6 |
|----------------------------+-------------------------------|
| 6 | Position 7 |
|----------------------------+-------------------------------|
| 7 | Position 8 |
|----------------------------+-------------------------------|
| 8 | Position 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ID ROTARY SWITCH CONFIGURATION |
|------------------------------------------------------------|
| Board | SW1 |
|----------------------------+-------------------------------|
| 9 | Position 10 |
|----------------------------+-------------------------------|
| A | Position 11 |
|----------------------------+-------------------------------|
| B | Position 12 |
|----------------------------+-------------------------------|
| C | Position 13 |
|----------------------------+-------------------------------|
| D | Position 14 |
|----------------------------+-------------------------------|
| E | Position 15 |
|----------------------------+-------------------------------|
| F | Position 16 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ID LEVEL SELECT |
|------------------------------------------------------------|
| Setting | SW2/2 |
|-------------------------------+----------------------------|
| First Level Board ID’s | Off |
|-------------------------------+----------------------------|
| Second Level Board ID’s | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SECOND LEVEL BOARD ID’S |
|------------------------------------------------------------|
| Board | SW1 |
|----------------------------+-------------------------------|
| 0 | Position 17 |
|----------------------------+-------------------------------|
| 1 | Position 18 |
|----------------------------+-------------------------------|
| 2 | Position 19 |
|----------------------------+-------------------------------|
| 3 | Position 20 |
|----------------------------+-------------------------------|
| 4 | Position 21 |
|----------------------------+-------------------------------|
| 5 | Position 22 |
|----------------------------+-------------------------------|
| 6 | Position 23 |
|----------------------------+-------------------------------|
| 7 | Position 24 |
|----------------------------+-------------------------------|
| 8 | Position 25 |
|----------------------------+-------------------------------|
| 9 | Position 26 |
|----------------------------+-------------------------------|
| A | Position 27 |
|----------------------------+-------------------------------|
| B | Position 28 |
|----------------------------+-------------------------------|
| C | Position 29 |
|----------------------------+-------------------------------|
| D | Position 30 |
|----------------------------+-------------------------------|
| E | Position 31 |
|----------------------------+-------------------------------|
| F | Position 32 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DOWN TIME ANSWER MODE SELECT |
|------------------------------------------------------------|
| Setting | SW2/1 |
|-----------------------------------+------------------------|
| » | Response no answer | Off |
|---+-------------------------------+------------------------|
| | Response busy signal | On |
+------------------------------------------------------------+
