# CARDEXPERT TECHNOLOGY, INC.
MIRAGE+ VER. 1.2
Card Type Multi-I/O card
Chip Set Unidentified
Maximum Onboard Unidentified
Memory
I/O Options Floppy drive interface, game port, IDE
interface, parallel port, serial ports (2
RS-232)
Hard Drives Two IDE (AT) drives
Supported
Floppy Drives Two 360KB or 720KB drives
Supported
1024x768
Highest Resolution
Supported
Data Bus VESA local bus
Card Size Half-length

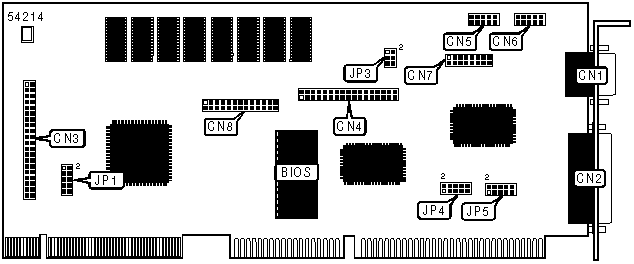

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| 15-pin analog video | CN1 | 10-pin serial port | CN5 |
| port | | 1 - internal | |
|-----------------------+-------+--------------------+-------|
| 25 pin parallel port | CN2 | 10-pin serial port | CN6 |
| - external | | 2 - internal | |
|-----------------------+-------+--------------------+-------|
| IDE interface | CN3 | 16-pin game port - | CN7 |
| | | internal | |
|-----------------------+-------+--------------------+-------|
| 34-pin cable | CN4 | Feature connector | CN8 |
| connector - floppy | | | |
| drive | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|--------------------------------+----------------+----------|
| » | IDE enabled | JP1/Pins 9 & | Open |
| | | 10 | |
|---+----------------------------+----------------+----------|
| | IDE disabled | JP1/Pins 9 & | Closed |
| | | 10 | |
|---+----------------------------+----------------+----------|
| » | BIOS disabled | JP3/Pins 5 & 6 | Open |
|---+----------------------------+----------------+----------|
| | BIOS enabled | JP3/Pins 5 & 6 | Closed |
|---+----------------------------+----------------+----------|
| » | Serial port 1 enabled | JP4/Pins 1 & 2 | Open |
|---+----------------------------+----------------+----------|
| | Serial port 1 disabled | JP4/Pins 1 & 2 | Closed |
|---+----------------------------+----------------+----------|
| » | Serial port 2 enabled | JP4/Pins 5 & 6 | Open |
|---+----------------------------+----------------+----------|
| | Serial port 2 disabled | JP4/Pins 5 & 6 | Closed |
|---+----------------------------+----------------+----------|
| » | IRQ 2 (video) disabled | JP4/Pins 9 & | Open |
| | | 10 | |
|---+----------------------------+----------------+----------|
| | IRQ 2 (video) enabled | JP4/Pins 9 & | Closed |
| | | 10 | |
|---+----------------------------+----------------+----------|
| » | Printer port enabled | JP5/Pins 1 & 2 | Open |
|---+----------------------------+----------------+----------|
| | Printer port disabled | JP5/Pins 1 & 2 | Closed |
|---+----------------------------+----------------+----------|
| » | Floppy drive interface | JP5/Pins 5 & 6 | Open |
| | enabled | | |
|---+----------------------------+----------------+----------|
| | Floppy drive interface | JP5/Pins 5 & 6 | Closed |
| | disabled | | |
|---+----------------------------+----------------+----------|
| » | Game port enabled | JP5/Pins 9 & | Open |
| | | 10 | |
|---+----------------------------+----------------+----------|
| | Game port disabled | JP5/Pins 9 & | Closed |
| | | 10 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IDE DRIVE TIMING SELECTION |
|------------------------------------------------------------|
| Active | Cycle | JP1 |
|--------------+-----------+---------------------------------|
| » | 15T | 30T | Open |
|---+----------+-----------+---------------------------------|
| | 15T | 19T | Pins 5 & 6 closed |
|---+----------+-----------+---------------------------------|
| | 9T | 13T | Pins 3 & 4 closed |
|---+----------+-----------+---------------------------------|
| | 18T | 37T | Pins 3 & 4, 5 & 6 closed |
|---+----------+-----------+---------------------------------|
| | 10T | 20T | Pins 1 & 2 closed |
|---+----------+-----------+---------------------------------|
| | 10T | 14T | Pins 1 & 2, 5 & 6 closed |
|---+----------+-----------+---------------------------------|
| | 5T | 9T | Pins 1 & 2, 3 & 4 closed |
|---+----------+-----------+---------------------------------|
| | 18T | 37T | Pins 1 & 2, 3 & 4, 5 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IDE PORT ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | JP1/Pins 7 & 8 |
|----------------------------+-------------------------------|
| » | 1F0h | Open |
|----+-----------------------+-------------------------------|
| | 170h | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLOPPY INTERFACE ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | JP5/Pins 7 & 8 |
|----------------------------+-------------------------------|
| » | 3F1h | Open |
|------+---------------------+-------------------------------|
| | 371h | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | JP5/Pins 3 & 4 |
|------------------------------+-----------------------------|
| » | LPT1 (378h) | Open |
|---+--------------------------+-----------------------------|
| | LPT2 (278h) | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COM 1 & COM 3 ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | JP4/Pins 3 & 4 |
|-------------------------------+----------------------------|
| » | COM1 (3F8h) | Open |
|----+--------------------------+----------------------------|
| | COM3 (3E8h) | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COM 2 & COM 4 ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | JP4/Pins 7 & 8 |
|-------------------------------+----------------------------|
| » | COM2 (2F8h) | Open |
|----+--------------------------+----------------------------|
| | COM4 (2E8h) | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP3 |
|----------------------------+-------------------------------|
| » | C800h | Pins 1 & 2, 3 & 4 closed |
|---+------------------------+-------------------------------|
| | CC00h | Pins 3 & 4 closed |
|---+------------------------+-------------------------------|
| | D800h | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | DC00h | Open |
+------------------------------------------------------------+
