# GLOBETEK

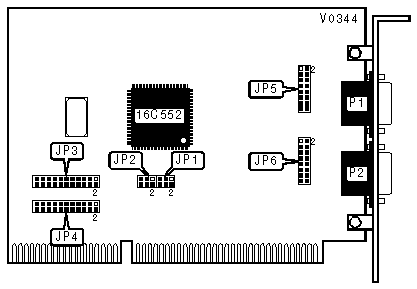

I-1001
Card Type Serial interface
Chipset Controller Startech 16C552
I/O Options Serial ports (2)
Maximum Dram N/A
IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Serial port 1 | P1 | Serial port 2 | P2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP1 |
|--------------------------+---------------------------------|
| 3F8h (COM1:) | Pins 1 & 2, 3 & 4, 5 & 6 closed |
|--------------------------+---------------------------------|
| 2F8h (COM2:) | Pins 3 & 4, 5 & 6 closed |
|--------------------------+---------------------------------|
| 3E8h (COM3:) | Pins 1 & 2, 5 & 6 closed |
|--------------------------+---------------------------------|
| 2E8h (COM4:) | Pins 5 & 6 closed |
|--------------------------+---------------------------------|
| 3E0h (COM5:) | Pins 1 & 2, 3 & 4 closed |
|--------------------------+---------------------------------|
| 380h (COM6:) | Pins 3 & 4 closed |
|--------------------------+---------------------------------|
| 330h (COM7:) | Pins 1 & 2 closed |
|--------------------------+---------------------------------|
| 338h (COM8:) | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP2 |
|--------------------------+---------------------------------|
| Disabled | Pins 1 & 2, 3 & 4, 5 & 6 closed |
|--------------------------+---------------------------------|
| 2F8h (COM2:) | Pins 3 & 4, 5 & 6 closed |
|--------------------------+---------------------------------|
| 3E8h (COM3:) | Pins 1 & 2, 5 & 6 closed |
|--------------------------+---------------------------------|
| 2E8h (COM4:) | Pins 5 & 6 closed |
|--------------------------+---------------------------------|
| 3E0h (COM5:) | Pins 1 & 2, 3 & 4 closed |
|--------------------------+---------------------------------|
| 380h (COM6:) | Pins 3 & 4 closed |
|--------------------------+---------------------------------|
| 330h (COM7:) | Pins 1 & 2 closed |
|--------------------------+---------------------------------|
| 338h (COM8:) | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP3 |
|----------------------------+-------------------------------|
| 2/9 | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 3 | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| 4 | Pins 5 & 6 closed |
|----------------------------+-------------------------------|
| 5 | Pins 7 & 8 closed |
|----------------------------+-------------------------------|
| 6 | Pins 9 & 10 closed |
|----------------------------+-------------------------------|
| 7 | Pins 11 & 12 closed |
|----------------------------+-------------------------------|
| 10 | Pins 13 & 14 closed |
|----------------------------+-------------------------------|
| 11 | Pins 15 & 16 closed |
|----------------------------+-------------------------------|
| 12 | Pins 17 & 18 closed |
|----------------------------+-------------------------------|
| 14 | Pins 19 & 20 closed |
|----------------------------+-------------------------------|
| 15 | Pins 21 & 22 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP4 |
|----------------------------+-------------------------------|
| 2/9 | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 3 | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| 4 | Pins 5 & 6 closed |
|----------------------------+-------------------------------|
| 5 | Pins 7 & 8 closed |
|----------------------------+-------------------------------|
| 6 | Pins 9 & 10 closed |
|----------------------------+-------------------------------|
| 7 | Pins 11 & 12 closed |
|----------------------------+-------------------------------|
| 10 | Pins 13 & 14 closed |
|----------------------------+-------------------------------|
| 11 | Pins 15 & 16 closed |
|----------------------------+-------------------------------|
| 12 | Pins 17 & 18 closed |
|----------------------------+-------------------------------|
| 14 | Pins 19 & 20 closed |
|----------------------------+-------------------------------|
| 15 | Pins 21 & 22 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 DTE/DCE SELECTION |
|------------------------------------------------------------|
| JP5 |
|------------------------------------------------------------|
| DTE | DCE |
|------------------------------+-----------------------------|
IMG IMG 2
| | [3][IMG] |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 DTE/DCE SELECTION |
|------------------------------------------------------------|
| JP6 |
|------------------------------------------------------------|
| DTE | DCE |
|------------------------------+-----------------------------|
IMG IMG 4
| | [5][IMG] |
+------------------------------------------------------------+
