# GLOBETEK, INC.
S-1005
Card Type Serial
Chipset Startech ST16C554D
I/O Options Serial ports (4)
Data Bus 16-bit ISA

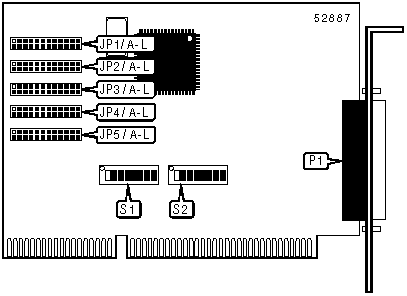

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-----------------------------------------------+------------|
| Serial ports via DB-37 connector | P1 |
|------------------------------------------------------------|
| Note:Standard serial ports are provided on an |
| included adapter cable. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | S2/4 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | S2/5 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Status register enabled | S2/8 | On |
|---+---------------------------------+-------+--------------|
| | Status register disabled | S2/8 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|------------+-------+-------+-------+-------+-------+-------|
| | 0000h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0020h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0040h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0060h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0080h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| » | 0320h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FF60h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FF80h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFA0h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFC0h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFE0h | Off | Off | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION (CON’T) |
|------------------------------------------------------------|
| Setting | SW1/7 | SW1/8 | SW2/1 | SW2/2 | SW2/3 |
|--------------+---------+--------+--------+--------+--------|
| | 0000h | On | On | On | On | On |
|----+---------+---------+--------+--------+--------+--------|
| | 0020h | On | On | On | On | Off |
|----+---------+---------+--------+--------+--------+--------|
| | 0040h | On | On | On | Off | On |
|----+---------+---------+--------+--------+--------+--------|
| | 0060h | On | On | On | Off | Off |
|----+---------+---------+--------+--------+--------+--------|
| | 0080h | On | On | Off | On | On |
|----+---------+---------+--------+--------+--------+--------|
| » | 0320h | Off | Off | On | On | Off |
|----+---------+---------+--------+--------+--------+--------|
| | FF60h | Off | Off | On | Off | Off |
|----+---------+---------+--------+--------+--------+--------|
| | FF80h | Off | Off | Off | On | On |
|----+---------+---------+--------+--------+--------+--------|
| | FFA0h | Off | Off | Off | On | Off |
|----+---------+---------+--------+--------+--------+--------|
| | FFC0h | Off | Off | Off | Off | On |
|----+---------+---------+--------+--------+--------+--------|
| | FFE0h | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
| Note: A total of 4096 base address settings are |
| available. The switches are a binary representation |
| of the decimal memory addresses. SW1/1 is the Most |
| Significant Bit and switch SW2/3 is the Least |
| Significant Bit. The switches have the following |
| decimal values: SW1/1=32768, SW1/2=16384, SW1/3=8192, |
| SW1/4=4096, SW1/5=2048, SW1/6=1024, SW1/7=512, |
| SW1/8=256, SW2/1=128, SW2/2=64, SW2/3=32. Turn off |
| the switches and add the values of the switches that |
| are off to obtain the correct memory address. (Off=1, |
| On=0) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT CONFIGURATION |
|------------------------------------------------------------|
| Port 1 | Port 2 | Port 3 | Port 4 | S2/6 | S2/7 |
|----------+----------+----------+----------+--------+-------|
| Enabled | Disabled | Disabled | Disabled | On | On |
|----------+----------+----------+----------+--------+-------|
| Enabled | Enabled | Disabled | Disabled | On | Off |
|----------+----------+----------+----------+--------+-------|
| Enabled | Enabled | Enabled | Disabled | Off | On |
|----------+----------+----------+----------+--------+-------|
| Enabled | Enabled | Enabled | Enabled | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT INTERRUPT SELECTION |
|------------------------------------------------------------|
| Setting | JP1/A | JP1/B | JP1/C | JP1/D | JP1/E | JP1/F |
|----------+--------+--------+-------+-------+-------+-------|
| |IR/FONT>| Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ3 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ4 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ5 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ6 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ7 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ10 | Open | Open | Open | Open | Open |Closed |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ11 | Open | Open | Open | Open |Closed | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ12 | Open | Open | Open |Closed | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ14 | Open | Open |Closed | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ15 | Open | Closed | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
|»| Shared | Closed | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| |Disabled| Open | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT INTERRUPT SELECTION (CON’T) |
|------------------------------------------------------------|
| Setting | JP1/G | JP1/H | JP1/I | JP1/J | JP1/K | JP1/L |
|------------+-------+-------+-------+-------+-------+-------|
| |IR/FONT> | Open | Open | Open | Open | Open |Closed |
|--+---------+-------+-------+-------+-------+-------+-------|
| | IRQ3 | Open | Open | Open | Open |Closed | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | IRQ4 | Open | Open | Open |Closed | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | IRQ5 | Open | Open |Closed | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | IRQ6 | Open |Closed | Open | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | IRQ7 |Closed | Open | Open | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | IRQ10 | Open | Open | Open | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | IRQ11 | Open | Open | Open | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | IRQ12 | Open | Open | Open | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | IRQ14 | Open | Open | Open | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| | IRQ15 | Open | Open | Open | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
|» | Shared | Open | Open | Open | Open | Open | Open |
|--+---------+-------+-------+-------+-------+-------+-------|
| |Disabled | Open | Open | Open | Open | Open | Open |
|------------------------------------------------------------|
| Note:JP1 sets the address for port 1. The settings for |
| JP2 through JP4 are identical and set the addresses for|
| ports 2 through 4, respectively. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SHARED INTERRUPT SELECTION |
|------------------------------------------------------------|
| Setting | JP5/A | JP5/B | JP5/C | JP5/D | JP5/E | JP5/F |
|----------+--------+--------+-------+-------+-------+-------|
| |IR/FONT>| Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ3 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ4 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ5 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ6 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ7 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
|»| IRQ10 | Open | Open | Open | Open | Open |Closed |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ11 | Open | Open | Open | Open |Closed | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ12 | Open | Open | Open |Closed | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ14 | Open | Open |Closed | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ15 | Open | Closed | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| |Disabled| Closed | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SHARED INTERRUPT SELECTION (CON’T) |
|------------------------------------------------------------|
| Setting | JP5/G | JP5/H | JP5/I | JP5/J | JP5/K | JP5/L |
|----------+--------+--------+-------+-------+-------+-------|
| |IR/FONT>| Open | Open | Open | Open | Open |Closed |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ3 | Open | Open | Open | Open |Closed | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ4 | Open | Open | Open |Closed | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ5 | Open | Open |Closed | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ6 | Open | Closed | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ7 | Closed | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
|»| IRQ10 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ11 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ12 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ14 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ15 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| |Disabled| Open | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
