# GLOBETEK, INC.
S-1007
Card Type Serial
Chipset Startech ST16C550
I/O Options Serial ports (2)
Data Bus 16-bit ISA

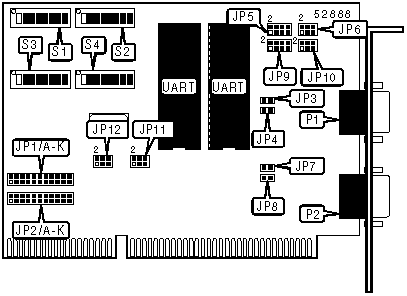

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------+-------+-------------------+-------|
| RS-422/485 serial port | P1 | RS-422/485 serial | P2 |
| 1 | | port 2 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|------------------------------------+-------+---------------|
| » | Serial port 1 receive | JP3 | Closed |
| | termination enabled | | |
|---+--------------------------------+-------+---------------|
| | Serial port 1 receive | JP3 | Open |
| | termination disabled | | |
|---+--------------------------------+-------+---------------|
| » | Serial port 1 AUXIN | JP4 | Closed |
| | termination enabled | | |
|---+--------------------------------+-------+---------------|
| | Serial port 1 AUXIN | JP4 | Open |
| | termination disabled | | |
|---+--------------------------------+-------+---------------|
| » | Serial port 2 receive | JP7 | Closed |
| | termination enabled | | |
|---+--------------------------------+-------+---------------|
| | Serial port 2 receive | JP7 | Open |
| | termination disabled | | |
|---+--------------------------------+-------+---------------|
| » | Serial port 2 AUXIN | JP8 | Closed |
| | termination enabled | | |
|---+--------------------------------+-------+---------------|
| | Serial port 2 AUXIN | JP8 | Open |
| | termination disabled | | |
|---+--------------------------------+-------+---------------|
| » | Serial port 1 interrupt normal | JP11 | Pins 1 & 3, 2 |
| | | | & 4 closed |
|---+--------------------------------+-------+---------------|
| | Serial port 1 interrupt shared | JP11 | Pins 3 & 5, 4 |
| | | | & 6 closed |
|---+--------------------------------+-------+---------------|
| » | Serial port 2 interrupt normal | JP12 | Pins 1 & 3, 2 |
| | | | & 4 closed |
|---+--------------------------------+-------+---------------|
| | Serial port 2 interrupt shared | JP12 | Pins 3 & 5, 4 |
| | | | & 6 closed |
|---+--------------------------------+-------+---------------|
| » | Factory configured - do not | SW2/6 | N/A |
| | alter | | |
|---+--------------------------------+-------+---------------|
| » | Factory configured - do not | SW2/7 | N/A |
| | alter | | |
|---+--------------------------------+-------+---------------|
| » | Serial port 1 enabled | SW2/8 | On |
|---+--------------------------------+-------+---------------|
| | Serial port 1 disabled | SW2/8 | Off |
|---+--------------------------------+-------+---------------|
| » | Factory configured - do not | SW4/6 | N/A |
| | alter | | |
|---+--------------------------------+-------+---------------|
| » | Factory configured - do not | SW4/7 | N/A |
| | alter | | |
|---+--------------------------------+-------+---------------|
| » | Serial port 2 enabled | SW4/8 | On |
|---+--------------------------------+-------+---------------|
| | Serial port 2 disabled | SW4/8 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|------------+-------+-------+-------+-------+-------+-------|
| | 0000h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0008h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0010h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0018h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0020h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| » | 03E8h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFD8h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFE0h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFE8h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFF0h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFF8h | Off | Off | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 ADDRESS SELECTION (CON’T) |
|------------------------------------------------------------|
| Setting |SW1/7 |SW1/8 |SW2/1 |SW2/2 |SW2/3 |SW2/4 |SW2/5 |
|-----------+------+------+------+------+------+------+------|
| | 0000h | On | On | On | On | On | On | On |
|--+--------+------+------+------+------+------+------+------|
| | 0008h | On | On | On | On | On | On | Off |
|--+--------+------+------+------+------+------+------+------|
| | 0010h | On | On | On | On | On | Off | On |
|--+--------+------+------+------+------+------+------+------|
| | 0018h | On | On | On | On | On | Off | Off |
|--+--------+------+------+------+------+------+------+------|
| | 0020h | On | On | On | On | Off | On | On |
|--+--------+------+------+------+------+------+------+------|
|» | 03E8h | Off | Off | Off | Off | Off | On | Off |
|--+--------+------+------+------+------+------+------+------|
| | FFD8h | Off | Off | Off | Off | On | Off | Off |
|--+--------+------+------+------+------+------+------+------|
| | FFE0h | Off | Off | Off | Off | Off | On | On |
|--+--------+------+------+------+------+------+------+------|
| | FFE8h | Off | Off | Off | Off | Off | On | Off |
|--+--------+------+------+------+------+------+------+------|
| | FFF0h | Off | Off | Off | Off | Off | Off | On |
|--+--------+------+------+------+------+------+------+------|
| | FFF8h | Off | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
| Note: A total of 16384 base address settings are |
| available. The switches are a binary representation of |
| the decimal memory addresses. SW1/1 is the Most |
| Significant Bit and switch SW2/3 is the Least |
| Significant Bit. The switches have the following |
| decimal values: SW1/1=32768, SW1/2=16384, SW1/3=8192, |
| SW1/4=4096, SW1/5=2048, SW1/6=1024, SW1/7=512, |
| SW1/8=256, SW2/1=128, SW2/2=64, SW2/3=32, SW2/4=16, |
| SW2/5=8. Turn off the switches and add the values of |
| the switches that are off to obtain the correct memory |
| address. (Off=1, On=0) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW3/1 | SW3/2 | SW3/3 | SW3/4 | SW3/5 | SW3/6 |
|------------+-------+-------+-------+-------+-------+-------|
| | 0000h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0008h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0010h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0018h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0020h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| » | 02E8h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFD8h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFE0h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFE8h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFF0h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFF8h | Off | Off | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 ADDRESS SELECTION (CON’T) |
|------------------------------------------------------------|
| Setting |SW3/7 |SW3/8 |SW4/1 |SW4/2 |SW4/3 |SW4/4 |SW4/5 |
|-----------+------+------+------+------+------+------+------|
| | 0000h | On | On | On | On | On | On | On |
|--+--------+------+------+------+------+------+------+------|
| | 0008h | On | On | On | On | On | On | Off |
|--+--------+------+------+------+------+------+------+------|
| | 0010h | On | On | On | On | On | Off | On |
|--+--------+------+------+------+------+------+------+------|
| | 0018h | On | On | On | On | On | Off | Off |
|--+--------+------+------+------+------+------+------+------|
| | 0020h | On | On | On | On | Off | On | On |
|--+--------+------+------+------+------+------+------+------|
|» | 02E8h | Off | On | Off | Off | Off | On | Off |
|--+--------+------+------+------+------+------+------+------|
| | FFD8h | Off | Off | Off | Off | On | Off | Off |
|--+--------+------+------+------+------+------+------+------|
| | FFE0h | Off | Off | Off | Off | Off | On | On |
|--+--------+------+------+------+------+------+------+------|
| | FFE8h | Off | Off | Off | Off | Off | On | Off |
|--+--------+------+------+------+------+------+------+------|
| | FFF0h | Off | Off | Off | Off | Off | Off | On |
|--+--------+------+------+------+------+------+------+------|
| | FFF8h | Off | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
| Note: A total of 16384 base address settings are |
| available. The switches are a binary representation of |
| the decimal memory addresses. SW3/1 is the Most |
| Significant Bit and switch SW4/3 is the Least |
| Significant Bit. The switches have the following |
| decimal values: SW3/1=32768, SW3/2=16384, SW3/3=8192, |
| SW3/4=4096, SW3/5=2048, SW3/6=1024, SW3/7=512, |
| SW3/8=256, SW4/1=128, SW4/2=64, SW4/3=32, SW4/4=16, |
| SW4/5=8. Turn off the switches and add the values of |
| the switches that are off to obtain the correct memory |
| address. (Off=1, On=0) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 INTERRUPT SELECTION |
|------------------------------------------------------------|
| Setting | JP1/A | JP1/B | JP1/C | JP1/D | JP1/E |
|--------------+---------+--------+--------+--------+--------|
| | IR/FONT> | Open | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ3 | Open | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ4 | Open | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| » | IRQ5 | Open | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ6 | Open | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ7 | Open | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ10 | Open | Open | Open | Open | Closed |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ11 | Open | Open | Open | Closed | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ12 | Open | Open | Closed | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ14 | Open | Closed | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ15 | Closed | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | Disabled | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 INTERRUPT SELECTION (CON’T) |
|------------------------------------------------------------|
| Setting | JP1/F | JP1/G | JP1/H | JP1/I | JP1/J | JP1/K |
|----------+--------+--------+-------+-------+-------+-------|
| |IR/FONT>| Open | Open | Open | Open | Open |Closed |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ3 | Open | Open | Open | Open |Closed | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ4 | Open | Open | Open |Closed | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
|»| IRQ5 | Open | Open |Closed | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ6 | Open | Closed | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ7 | Closed | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ10 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ11 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ12 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ14 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ15 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| |Disabled| Open | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 INTERRUPT SELECTION |
|------------------------------------------------------------|
| Setting | JP2/A | JP2/B | JP2/C | JP2/D | JP2/E |
|--------------+---------+--------+--------+--------+--------|
| | IR/FONT> | Open | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ3 | Open | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ4 | Open | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ5 | Open | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ6 | Open | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ7 | Open | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| » | IRQ10 | Open | Open | Open | Open | Closed |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ11 | Open | Open | Open | Closed | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ12 | Open | Open | Closed | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ14 | Open | Closed | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ15 | Closed | Open | Open | Open | Open |
|---+----------+---------+--------+--------+--------+--------|
| | Disabled | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 INTERRUPT SELECTION (CON’T) |
|------------------------------------------------------------|
| Setting | JP2/F | JP2/G | JP2/H | JP2/I | JP2/J | JP2/K |
|----------+--------+--------+-------+-------+-------+-------|
| |IR/FONT>| Open | Open | Open | Open | Open |Closed |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ3 | Open | Open | Open | Open |Closed | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ4 | Open | Open | Open |Closed | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ5 | Open | Open |Closed | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ6 | Open | Closed | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ7 | Closed | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
|»| IRQ10 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ11 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ12 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ14 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| | IRQ15 | Open | Open | Open | Open | Open | Open |
|-+--------+--------+--------+-------+-------+-------+-------|
| |Disabled| Open | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 DRIVER CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP5 |
|-----------------------------------+------------------------|
| » | Driver always enabled | Pins 2 & 4 closed |
|---+-------------------------------+------------------------|
| | Driver enabled on high DTR | Pins 1 & 2 closed |
|---+-------------------------------+------------------------|
| | Driver enabled on low DTR | Pins 3 & 4 closed |
|---+-------------------------------+------------------------|
| | Driver enabled on high RTS | Pins 5 & 6 closed |
|---+-------------------------------+------------------------|
| | Driver enabled on low RTS | Pins 7 & 8 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 DRIVER CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP9 |
|-----------------------------------+------------------------|
| » | Driver always enabled | Pins 2 & 4 closed |
|---+-------------------------------+------------------------|
| | Driver enabled on high DTR | Pins 1 & 2 closed |
|---+-------------------------------+------------------------|
| | Driver enabled on low DTR | Pins 3 & 4 closed |
|---+-------------------------------+------------------------|
| | Driver enabled on high RTS | Pins 5 & 6 closed |
|---+-------------------------------+------------------------|
| | Driver enabled on low RTS | Pins 7 & 8 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 SIGNAL SELECTION |
|------------------------------------------------------------|
| Setting | JP6 |
|---------------------------------+--------------------------|
| » | RTS looped to CTS, AUXIN | Pins 1 & 2, 3 & 4, 5 & 6 |
| | looped to AUXOUT, clock in | closed |
| | looped to clock out | |
|---+-----------------------------+--------------------------|
| | AUXOUT is RTS signal, AUXIN | Pins 1 & 3, 2 & 4, 5 & 6 |
| | is CTS signal, clock in | closed |
| | looped to clock out | |
|---+-----------------------------+--------------------------|
| | AUXOUT is clock out, AUXIN | Pins 1 & 2, 3 & 5, 4 & 6 |
| | is clock in, RTS looped to | closed |
| | CTS | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 SIGNAL SELECTION |
|------------------------------------------------------------|
| Setting | JP10 |
|---------------------------------+--------------------------|
| » | RTS looped to CTS, AUXIN | Pins 1 & 2, 3 & 4, 5 & 6 |
| | looped to AUXOUT, clock in | closed |
| | looped to clock out | |
|---+-----------------------------+--------------------------|
| | AUXOUT is RTS signal, AUXIN | Pins 1 & 3, 2 & 4, 5 & 6 |
| | is CTS signal, clock in | closed |
| | looped to clock out | |
|---+-----------------------------+--------------------------|
| | AUXOUT is clock out, AUXIN | Pins 1 & 2, 3 & 5, 4 & 6 |
| | is clock in, RTS looped to | closed |
| | CTS | |
+------------------------------------------------------------+
