# ESS TECHNOLOGY, INC.
ESS1688
Card Type Sound card
Chip Set ESS1688, ESS968
I/O Options Game/MIDI port, Wave table interface, CD-ROM audio
in (2), Line out jack, Line in jack, Microphone
jack
Data Bus 16-bit ISA
Card Size Half-length, full-height card

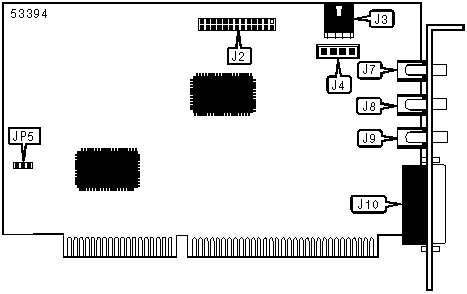

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------------+-------+------------------+-------|
| Wave table feature | J2 | Line in | J8 |
| connector | | | |
|-------------------------+-------+------------------+-------|
| CD-ROM audio in | J3 | Microphone jack | J9 |
|-------------------------+-------+------------------+-------|
| CD-ROM audio in | J4 | 15-pin game/MIDI | J10 |
| | | port | |
|-------------------------+-------+------------------+-------|
| Line out | J7 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|--------------------------------+-------+-------------------|
| Plug and Play enabled | JP5 | Pins 1 & 2 closed |
|--------------------------------+-------+-------------------|
| Plug and Play disabled | JP5 | Pins 2 & 3 closed |
+------------------------------------------------------------+
