# KOUWELL ELECTRONIC CORPORATION
KW-524F
Card Type Multi I/O card
Chipset/Controller Krueger company
I/O Options Parallel port, serial ports (2)
Maximum DRAM N/A

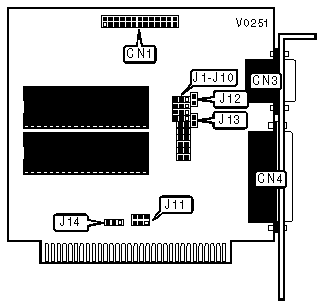

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN1 | Parallel port | CN4 |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN3 | | |
+------------------------------------------------------------+
+---------------------------------------------------------------------+
| SERIAL PORT CONFIGURATION |
|---------------------------------------------------------------------|
| Port 1 | Port 2 | J1 | J2 | J3 | J4 | J5 | J6 | J8 | J10 |
|-----------+---------+----+----+----+----+------+------+------+------|
|»|COM1/IRQ4|COM2/IRQ3|2 & |2 & |1 & |Open| Open |Closed|Closed| Open |
| | | | 3 | 3 | 2 | | | | | |
|-+---------+---------+----+----+----+----+------+------+------+------|
| |COM1/IRQ4|Disabled |Open|Open|1 & |Open| Open |Closed| Open | Open |
| | | | | | 2 | | | | | |
|-+---------+---------+----+----+----+----+------+------+------+------|
| |Disabled |COM2/IRQ3|Open|2 & |Open|Open| Open | Open |Closed| Open |
| | | | | 3 | | | | | | |
|-+---------+---------+----+----+----+----+------+------+------+------|
| |COM3/IRQ5|COM4/IRQ2|Open|Open|Open|1 & |Closed| Open | Open |Closed|
| | | | | | | 2 | | | | |
|-+---------+---------+----+----+----+----+------+------+------+------|
| |COM3/IRQ5|Disabled |Open|Open|Open|1 & |Closed| Open | Open | Open |
| | | | | | | 2 | | | | |
|-+---------+---------+----+----+----+----+------+------+------+------|
| |Disabled |COM2/IRQ4|2 & |Open|Open|Open| Open | Open | Open |Closed|
| | | | 3 | | | | | | | |
|---------------------------------------------------------------------|
| Note: Jumpers J7, J9, J12, and J13 should be left in the open |
| position. |
| |
| Pins designated should be in the closed position. |
+---------------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT CONFIGURATION |
|------------------------------------------------------------|
| LPT | J11 |
|----------------------------+-------------------------------|
| » | 1 | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| | 2 | Pins 3 & 4 closed |
|----+-----------------------+-------------------------------|
| | 3 | Pins 5 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT CONFIGURATION |
|------------------------------------------------------------|
| IRQ | J14 |
|----------------------------+-------------------------------|
| » | 7 | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| | 5 | Pins 2 & 3 closed |
+------------------------------------------------------------+
