# LONGSHINE MICROSYSTEM, INC.
LCS-8661N
Card Type Memory card
Chipset/Controller N/A
I/O Options N/A
Maximum DRAM 32MB

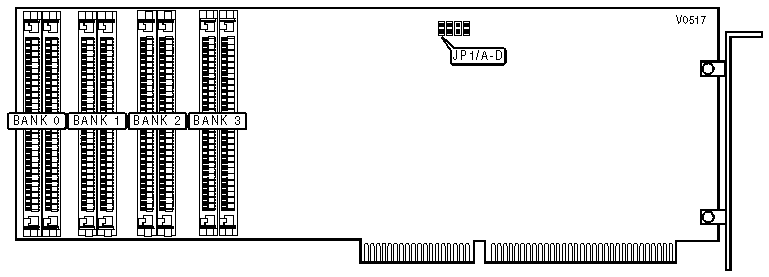

IMG IMG 1
+------------------------------------------------------------+
| CARD NUMBER |
|------------------------------------------------------------|
| Number | JP1/A | JP1/B | JP1/C | JP1/D |
|------------+-----------+-----------+-----------+-----------|
| 1 | Closed | Open | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 2 | Open | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 3 | Open | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 4 | Open | Open | Open | Closed |
|------------------------------------------------------------|
| Note:Up to four LCS-8661N cards may be used in a single |
| system, so long as each has a different card number |
| designation. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 512KB | (2)256KB x | NONE | NONE | NONE |
| | 9 | | | |
|-------+-------------+------------+------------+------------|
| 1MB | (2)256KB x | (2)256KB x | NONE | NONE |
| | 9 | 9 | | |
|-------+-------------+------------+------------+------------|
| 1.5MB | (2)256KB x | (2)256KB x | (2)256KB x | NONE |
| | 9 | 9 | 9 | |
|-------+-------------+------------+------------+------------|
| 2MB | (2)256KB x | (2)256KB x | (2)256KB x | (2)256KB x |
| | 9 | 9 | 9 | 9 |
|-------+-------------+------------+------------+------------|
| 2MB | (2)1MB x 9 | NONE | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 2.5MB | (2)1MB x 9 | (2)256KB x | NONE | NONE |
| | | 9 | | |
|-------+-------------+------------+------------+------------|
| 3MB | (2)1MB x 9 | (2)256KB x | (2)256KB x | NONE |
| | | 9 | 9 | |
|-------+-------------+------------+------------+------------|
| 3.5MB | (2)1MB x 9 | (2)256KB x | (2)256KB x | (2)256KB x |
| | | 9 | 9 | 9 |
|-------+-------------+------------+------------+------------|
| 4MB | (2)1MB x 9 | (2)1MB x 9 | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 4.5MB | (2)1MB x 9 | (2)1MB x 9 | (2)256KB x | NONE |
| | | | 9 | |
|-------+-------------+------------+------------+------------|
| 5MB | (2)1MB x 9 | (2)1MB x 9 | (2)256KB x | (2)256KB x |
| | | | 9 | 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION(CONTINUED) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+------------+------------+------------+-------------|
| 6MB | (2)1MB x 9 | (2)1MB x 9 | (2)1MB x 9 | |
|-------+------------+------------+------------+-------------|
| 6.5MB | (2)1MB x 9 | (2)1MB x 9 | (2)1MB x 9 | (2)256KB x |
| | | | | 9 |
|-------+------------+------------+------------+-------------|
| 8MB | (2)1MB x 9 | (2)1MB x 9 | (2)1MB x 9 | (2)1MB x 9 |
|-------+------------+------------+------------+-------------|
| 8MB | (2)4MB x 9 | NONE | NONE | NONE |
|-------+------------+------------+------------+-------------|
| 16MB | (2)4MB x 9 | (2)4MB x 9 | NONE | NONE |
|-------+------------+------------+------------+-------------|
| 24MB | (2)4MB x 9 | (2)4MB x 9 | (2)4MB x 9 | NONE |
|-------+------------+------------+------------+-------------|
| 32MB | (2)4MB x 9 | (2)4MB x 9 | (2)4MB x 9 | (2)4MB x 9 |
+------------------------------------------------------------+
