# KYE INTERNATIONAL CORPORATION
TV WONDER
Card Type TV card
Video Chip Set N/A
Highest Resolution Supported Unidentified
Maximum Video Memory N/A
Data Bus 8-bit ISA
Video Types Supported Unidentified

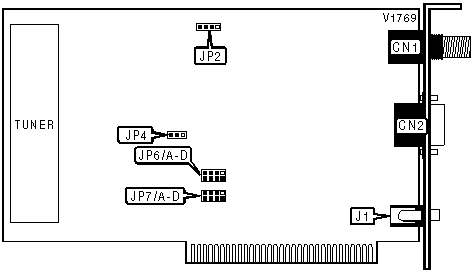

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|--------------------------+-------+-----------------+-------|
| TV antenna connector | CN1 | Speaker out | J1 |
|--------------------------+-------+-----------------+-------|
| 15-pin analog video port | CN2 | Remote sensor | JP2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------+-------+-----------------|
| » | Base I/O address 3A0h select | JP4 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | Base I/O address 2xxh select | JP4 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP7/A | JP7/B | JP7/C | JP7/D |
|-----------+------------+-----------+-----------+-----------|
| | 5 | Closed | Open | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 6 | Open | Closed | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| » | 7 | Open | Open | Closed | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 9 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TV SYSTEM CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP6/A | JP6/B | JP6/C | JP6/D |
|---------------+-----------+----------+----------+----------|
| NTSC-USA | Closed | Closed | Closed | Closed |
|---------------+-----------+----------+----------+----------|
| NTSC-Japan | Closed | Closed | Closed | Open |
|---------------+-----------+----------+----------+----------|
| PAL-D/K | Closed | Open | Closed | Closed |
|---------------+-----------+----------+----------+----------|
| PAL-M | Open | Closed | Closed | Closed |
|---------------+-----------+----------+----------+----------|
| PAL-I | Closed | Open | Open | Closed |
|---------------+-----------+----------+----------+----------|
| PAL-Australia | Closed | Open | Closed | Open |
+------------------------------------------------------------+
