# IBM CORPORATION
ISP-16
Card Type Sound card
Chip Set Media Magic
I/O Options CD-ROM interfaces (3), CD-ROM audio in (2),
game/MIDI port, line in, line out, microphone in,
speaker out
Data Bus 16-bit ISA
IMG IMG 1
+------------------------------------------------------------+

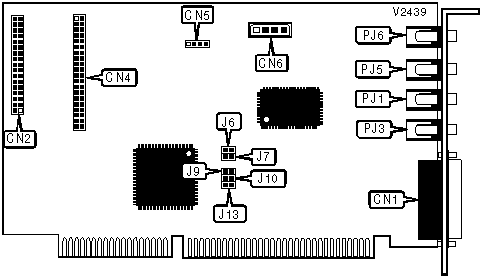

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| Game/MIDI port | CN1 | Panasonic CD audio | CN6 |
| | | in | |
|-----------------------+-------+--------------------+-------|
| Sony CD-ROM interface | CN2 | Line in | PJ1 |
|-----------------------+-------+--------------------+-------|
| Mitsumi CD-ROM | CN3 | Microphone in | PJ3 |
| interface (exact | | | |
| location is | | | |
| unidentified) | | | |
|-----------------------+-------+--------------------+-------|
| Panasonic CD-ROM | CN4 | Line out | PJ5 |
| interface | | | |
|-----------------------+-------+--------------------+-------|
| Sony CD audio in | CN5 | Speaker out | PJ6 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM INTERFACE |
|------------------------------------------------------------|
| Setting | J9 | J10 | J13 |
|-------------------------+-----------+-----------+----------|
| » | Sony interface | Closed | Open | Open |
|---+---------------------+-----------+-----------+----------|
| | Panasonic interface | Closed | Open | Closed |
|---+---------------------+-----------+-----------+----------|
| | Mitsumi interface | Open | Closed | Open |
|---+---------------------+-----------+-----------+----------|
| | None | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS |
|------------------------------------------------------------|
| Address | J6 | J7 |
|---------------------+-------------------+------------------|
| | 320h | Closed | Closed |
|---+-----------------+-------------------+------------------|
| » | 340h | Open | Open |
|---+-----------------+-------------------+------------------|
| | 360h | Open | Closed |
+------------------------------------------------------------+
