# INTEL CORPORATION
ABOVE BOARD/PC
Card Type Memory card
Chip Set Unidentified
Maximum Onboard Memory 2MB RAM (Type unidentified)
I/O Options None
Data Bus 8-bit ISA
Floppy drives supported None

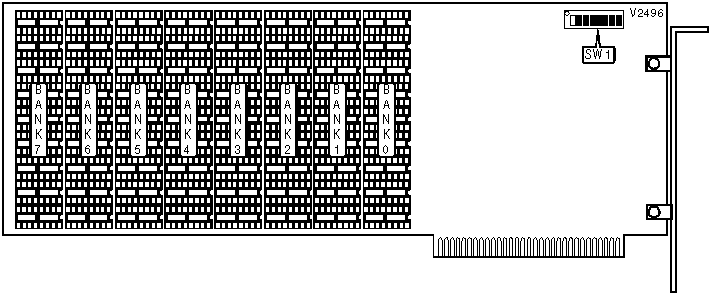

IMG IMG 1
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| » | Chip type selected at 256KB | SW1/1 | On |
|---+------------------------------------+-------+-----------|
| | Chip type selected at 64KB | SW1/1 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SYSTEM MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Size | SW1/2 | SW1/3 | SW1/4 |
|---------------+--------------+--------------+--------------|
| 256KB | Off | On | On |
|---------------+--------------+--------------+--------------|
| 320KB | Off | On | Off |
|---------------+--------------+--------------+--------------|
| 384KB | Off | Off | On |
|---------------+--------------+--------------+--------------|
| 448KB | Off | Off | Off |
|---------------+--------------+--------------+--------------|
| 512KB | On | On | On |
|---------------+--------------+--------------+--------------|
| 576KB | On | On | Off |
|---------------+--------------+--------------+--------------|
| 640KB | On | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| RAM CONFIGURATION (64KB CHIPS) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 64KB | (9) 64K x 1 | NONE | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 128KB | (9) 64K x 1 | (9) 64K x | NONE | NONE |
| | | 1 | | |
|-------+-------------+------------+------------+------------|
| 192KB | (9) 64K x 1 | (9) 64K x | (9) 64K x | NONE |
| | | 1 | 1 | |
|-------+-------------+------------+------------+------------|
| 256KB | (9) 64K x 1 | (9) 64K x | (9) 64K x | (9) 64K x |
| | | 1 | 1 | 1 |
|-------+-------------+------------+------------+------------|
| 320KB | (9) 64K x 1 | (9) 64K x | (9) 64K x | (9) 64K x |
| | | 1 | 1 | 1 |
|-------+-------------+------------+------------+------------|
| 384KB | (9) 64K x 1 | (9) 64K x | (9) 64K x | (9) 64K x |
| | | 1 | 1 | 1 |
|-------+-------------+------------+------------+------------|
| 448KB | (9) 64K x 1 | (9) 64K x | (9) 64K x | (9) 64K x |
| | | 1 | 1 | 1 |
|-------+-------------+------------+------------+------------|
| 512KB | (9) 64K x 1 | (9) 64K x | (9) 64K x | (9) 64K x |
| | | 1 | 1 | 1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| RAM CONFIGURATION (64KB CHIPS CON’T) |
|------------------------------------------------------------|
| Size | Bank 4 | Bank 5 | Bank 6 | Bank 7 |
|-------+-------------+------------+------------+------------|
| 64KB | NONE | NONE | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 128KB | NONE | NONE | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 192KB | NONE | NONE | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 256KB | NONE | NONE | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 320KB | (9) 64K x 1 | NONE | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 384KB | (9) 64K x 1 | (9) 64K x | NONE | NONE |
| | | 1 | | |
|-------+-------------+------------+------------+------------|
| 448KB | (9) 64K x 1 | (9) 64K x | (9) 64K x | NONE |
| | | 1 | 1 | |
|-------+-------------+------------+------------+------------|
| 512KB | (9) 64K x 1 | (9) 64K x | (9) 64K x | (9) 64K x |
| | | 1 | 1 | 1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| RAM CONFIGURATION (256KB CHIPS) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|--------+------------+------------+------------+------------|
| 256KB | NONE | NONE | NONE | NONE |
|--------+------------+------------+------------+------------|
| 512KB | (9) 256K X | NONE | NONE | NONE |
| | 1 | | | |
|--------+------------+------------+------------+------------|
| 768KB | (9) 256K X | (9) 256K X | NONE | NONE |
| | 1 | 1 | | |
|--------+------------+------------+------------+------------|
| 1024KB | (9) 256K X | (9) 256K X | (9) 256K X | NONE |
| | 1 | 1 | 1 | |
|--------+------------+------------+------------+------------|
| 1280KB | (9) 256K X | (9) 256K X | (9) 256K X | (9) 256K X |
| | 1 | 1 | 1 | 1 |
|--------+------------+------------+------------+------------|
| 1536KB | (9) 256K X | (9) 256K X | (9) 256K X | (9) 256K X |
| | 1 | 1 | 1 | 1 |
|--------+------------+------------+------------+------------|
| 1792KB | (9) 256K X | (9) 256K X | (9) 256K X | (9) 256K X |
| | 1 | 1 | 1 | 1 |
|--------+------------+------------+------------+------------|
| 2048KB | (9) 256K X | (9) 256K X | (9) 256K X | (9) 256K X |
| | 1 | 1 | 1 | 1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| RAM CONFIGURATION (256KB CHIPS CON’T) |
|------------------------------------------------------------|
| Size | Bank 4 | Bank 5 | Bank 6 | Bank 7 |
|--------+------------+------------+------------+------------|
| 256KB | NONE | NONE | NONE | (9) 256K X |
| | | | | 1 |
|--------+------------+------------+------------+------------|
| 512KB | NONE | NONE | NONE | (9) 256K X |
| | | | | 1 |
|--------+------------+------------+------------+------------|
| 768KB | NONE | NONE | NONE | (9) 256K X |
| | | | | 1 |
|--------+------------+------------+------------+------------|
| 1024KB | NONE | NONE | NONE | (9) 256K X |
| | | | | 1 |
|--------+------------+------------+------------+------------|
| 1280KB | NONE | NONE | NONE | (9) 256K X |
| | | | | 1 |
|--------+------------+------------+------------+------------|
| 1536KB | (9) 256K X | NONE | NONE | (9) 256K X |
| | 1 | | | 1 |
|--------+------------+------------+------------+------------|
| 1792KB | (9) 256K X | (9) 256K X | NONE | (9) 256K X |
| | 1 | 1 | | 1 |
|--------+------------+------------+------------+------------|
| 2048KB | (9) 256K X | (9) 256K X | (9) 256K X | (9) 256K X |
| | 1 | 1 | 1 | 1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW1/5 | SW1/6 | SW1/7 | SW1/8 |
|-------------+-----------+-----------+-----------+----------|
| 208h & 209h | On | On | On | On |
|-------------+-----------+-----------+-----------+----------|
| 218h & 219h | On | On | On | Off |
|-------------+-----------+-----------+-----------+----------|
| 258h & 259h | On | Off | On | Off |
|-------------+-----------+-----------+-----------+----------|
| 268h & 269h | On | Off | Off | On |
|-------------+-----------+-----------+-----------+----------|
| 2A8h& 2A9h | Off | On | Off | On |
|-------------+-----------+-----------+-----------+----------|
| 2B8h & 2B9h | Off | On | Off | Off |
|-------------+-----------+-----------+-----------+----------|
| 2E8h & 2E9h | Off | Off | Off | On |
+------------------------------------------------------------+
