# INNOVATIVE INTEGRATION
CADC64 (REV. B)
Card Type Digital I/O card
I/O Options Digital/analog I/O connector, factory test
connector, memory expansion connector, serial
port, emulation connector
Card Size Three-quarter length, full-height card
IMG IMG 1
+------------------------------------------------------------+

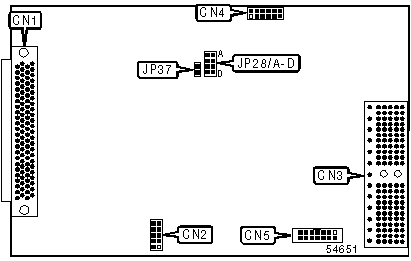

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------------+-------+------------------+-------|
| 100-pin digital/analog | CN1 | 14-pin emulation | CN4 |
| I/O connector | | connector | |
|-------------------------+-------+------------------+-------|
| Factory test connector | CN2 | 14-pin serial | CN5 |
| - Do not use | | connector | |
|-------------------------+-------+------------------+-------|
| Unidentified | CN3 | 96-pin memory | CN6 |
| | | expansion | |
| | | connector | |
|------------------------------------------------------------|
| Note: The location of CN6 is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| ยป | Factory configured - do not | JP37 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PROCESSOR INTERRUPT SELECTION |
|------------------------------------------------------------|
| Interrupt | JP28/A | JP28/B | JP28/C | JP28/D |
|------------------------+--------+--------+--------+--------|
| PCI write FIFO empty | Open | Open | Open | Closed |
| (INT0) | | | | |
|------------------------+--------+--------+--------+--------|
| PCI read FIFO full | Open | Open | Closed | Open |
| (INT1) | | | | |
|------------------------+--------+--------+--------+--------|
| Analog converter | Open | Closed | Open | Open |
| interrupt (INT2) | | | | |
|------------------------+--------+--------+--------+--------|
| PCI bus interrupt | Closed | Open | Open | Open |
| (INT3) | | | | |
+------------------------------------------------------------+
