# INNOVATIVE INTEGRATION
PCI44
Card Type Digital I/O card, DSP processor card
I/O Options Industry Pack I/O connectors (2), external com
port connectors (6), 4xbus expansion connector,
JTAG hardware debugger port, factory test port
Data Bus 32-bit PCI
Card Size Full-length, full-height card

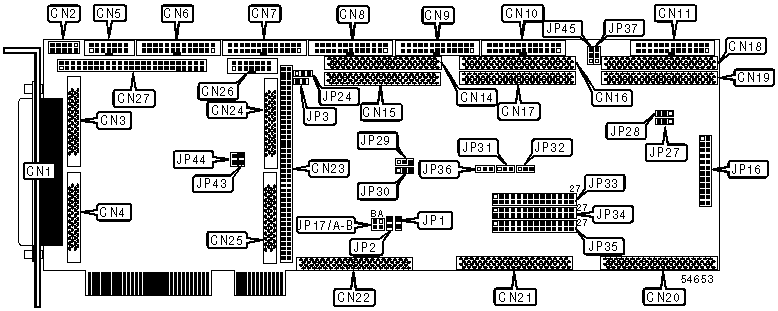

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| Industry pack I/O | CN1 | Unidentified | CN16 |
| connector | | | |
|----------------------+-------+---------------------+-------|
| Unidentified | CN2 | Unidentified | CN17 |
|----------------------+-------+---------------------+-------|
| Unidentified | CN3 | Unidentified | CN18 |
|----------------------+-------+---------------------+-------|
| Unidentified | CN4 | Unidentified | CN19 |
|----------------------+-------+---------------------+-------|
| Unidentified | CN5 | Unidentified | CN20 |
|----------------------+-------+---------------------+-------|
| 26-pin com port | CN6 | Unidentified | CN21 |
| connector - external | | | |
|----------------------+-------+---------------------+-------|
| 26-pin com port | CN7 | Unidentified | CN22 |
| connector - external | | | |
|----------------------+-------+---------------------+-------|
| 26-pin com port | CN8 | 4XBUS connector | CN23 |
| connector - external | | | |
|----------------------+-------+---------------------+-------|
| 26-pin com port | CN9 | Unidentified | CN24 |
| connector - external | | | |
|----------------------+-------+---------------------+-------|
| 26-pin com port | CN10 | Unidentified | CN25 |
| connector - external | | | |
|----------------------+-------+---------------------+-------|
| 26-pin com port | CN11 | JTAG hardware | CN26 |
| connector - external | | debugger port | |
|----------------------+-------+---------------------+-------|
| Unidentified | CN14 | Industry pack I/O | CN27 |
| | | connector | |
|----------------------+-------+---------------------+-------|
| Unidentified | CN15 | Factory test port - | JP16 |
| | | do not use | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | TIM site B JTAG TIM installed | JP1 | Open |
|---+---------------------------------+-------+--------------|
| | TIM site B JTAG TIM not | JP1 | Closed |
| | installed | | |
|---+---------------------------------+-------+--------------|
| » | TIM site C JTAG TIM installed | JP2 | Open |
|---+---------------------------------+-------+--------------|
| | TIM site C JTAG TIM not | JP2 | Closed |
| | installed | | |
|---+---------------------------------+-------+--------------|
| » | TIM site A JTAG installed | JP3 | Open |
|---+---------------------------------+-------+--------------|
| | TIM site A JTAG not installed | JP3 | Closed |
|---+---------------------------------+-------+--------------|
| » | JTAG passthrough in use | JP24 | Open |
|---+---------------------------------+-------+--------------|
| | JTAG passthrough not in use | JP24 | Closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP29 | Pins 2 & 3 |
| | alter | | open |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP30 | Pins 2 & 3 |
| | alter | | open |
|---+---------------------------------+-------+--------------|
| » | 4XBUS strobe GBANK3 | JP36 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | 4XBUS strobe STRB0 | JP36 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP37 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | IP site A data pulldown enabled | JP43 | Closed |
|---+---------------------------------+-------+--------------|
| | IP site A data pulldown | JP43 | Open |
| | disabled | | |
|---+---------------------------------+-------+--------------|
| » | IP site B data pulldown enabled | JP44 | Closed |
|---+---------------------------------+-------+--------------|
| | IP site B data pulldown | JP44 | Open |
| | disabled | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP45 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IP CLOCK SELECTION |
|------------------------------------------------------------|
| Setting | Label | Position |
|-------------------------------+-------------+--------------|
| » | IP clock IPA = 8MHz | JP17/A | Open |
|---+---------------------------+-------------+--------------|
| | IP clock IPA = 32MHz | JP17/A | Closed |
|---+---------------------------+-------------+--------------|
| » | IP clock IPB = 8MHz | JP17/B | Open |
|---+---------------------------+-------------+--------------|
| | IP clock IPB = 32MHz | JP17/B | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE A COM PORT 1 DIRECTION SELECTION |
|------------------------------------------------------------|
| Setting | JP28 |
|-----------------------------+------------------------------|
| Bi-directional | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| Output only | Pins 2 & 3 closed |
|-----------------------------+------------------------------|
| Reserved | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE A COM PORT 3 DIRECTION SELECTION |
|------------------------------------------------------------|
| Setting | JP27 |
|-----------------------------+------------------------------|
| Input only | Open |
|-----------------------------+------------------------------|
| Bi-directional | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| Reserved | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE B COM PORT 1 DIRECTION SELECTION |
|------------------------------------------------------------|
| Setting | JP30 |
|-----------------------------+------------------------------|
| Reserved | Open |
|-----------------------------+------------------------------|
| Bi-directional | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| Output only | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE B COM PORT 3 DIRECTION SELECTION |
|------------------------------------------------------------|
| Setting | JP29 |
|-----------------------------+------------------------------|
| Input only | Open |
|-----------------------------+------------------------------|
| Bi-directional | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| Reserved | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE C COM PORT 1 DIRECTION SELECTION |
|------------------------------------------------------------|
| Setting | JP31 |
|-----------------------------+------------------------------|
| Bi-directional | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| Output only | Pins 2 & 3 closed |
|-----------------------------+------------------------------|
| Reserved | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE C COM PORT 3 DIRECTION SELECTION |
|------------------------------------------------------------|
| Setting | JP32 |
|-----------------------------+------------------------------|
| Input only | Open |
|-----------------------------+------------------------------|
| Bi-directional | Pins 1 & 2 closed |
|-----------------------------+------------------------------|
| Reserved | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE A INTERRUPT SELECTOR INT0 |
|------------------------------------------------------------|
| Interrupt source | JP33 |
|--------------------------------+---------------------------|
| | External interrupt 0 | Pins 1 & 3 closed |
|---+----------------------------+---------------------------|
| | IP A DMA request 0 | Pins 2 & 4 closed |
|---+----------------------------+---------------------------|
| | IP A interrupt 0 | Pins 3 & 5 closed |
|---+----------------------------+---------------------------|
| | IP B DMA request 0 | Pins 4 & 6 closed |
|---+----------------------------+---------------------------|
| | IP B interrupt 0 | Pins 7 & 9 closed |
|---+----------------------------+---------------------------|
| » | PCI write FIFO empty | Pins 8 & 10 closed |
|---+----------------------------+---------------------------|
| | External interrupt 1 | Pins 9 & 11 closed |
|---+----------------------------+---------------------------|
| | IP B interrupt 1 | Pins 10 & 12 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE A INTERRUPT SELECTOR INT1 |
|------------------------------------------------------------|
| Interrupt source | JP33 |
|--------------------------------+---------------------------|
| | External interrupt 1 | Pins 11 & 13 closed |
|---+----------------------------+---------------------------|
| | IP B interrupt 1 | Pins 12 & 14 closed |
|---+----------------------------+---------------------------|
| | IP A interrupt 1 | Pins 13 & 15 closed |
|---+----------------------------+---------------------------|
| » | PCI read FIFO full | Pins 14 & 16 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE A INTERRUPT SELECTOR INT2 |
|------------------------------------------------------------|
| Interrupt source | JP33 |
|-------------------------------+----------------------------|
| | IP A DMA request 1 | Pins 17 & 19 closed |
|---+---------------------------+----------------------------|
| | Global interrupt 0 | Pins 18 & 20 closed |
|---+---------------------------+----------------------------|
| | IP B DMA request 1 | Pins 19 & 21 closed |
|---+---------------------------+----------------------------|
| » | PCI interrupt | Pins 20 & 22 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE A INTERRUPT SELECTOR NMI |
|------------------------------------------------------------|
| Interrupt source | JP33 |
|------------------------------+-----------------------------|
| Global interrupt 0 | Pins 23 & 25 closed |
|------------------------------+-----------------------------|
| External interrupt 2 | Pins 24 & 26 closed |
|------------------------------+-----------------------------|
| Global interrupt 1 | Pins 25 & 27 closed |
|------------------------------+-----------------------------|
| External interrupt 3 | Pins 26 & 28 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE B INTERRUPT SELECTOR INT0 |
|------------------------------------------------------------|
| Interrupt source | JP34 |
|--------------------------------+---------------------------|
| | External interrupt 0 | Pins 1 & 3 closed |
|---+----------------------------+---------------------------|
| | IP A DMA request 0 | Pins 2 & 4 closed |
|---+----------------------------+---------------------------|
| | IP A interrupt 0 | Pins 3 & 5 closed |
|---+----------------------------+---------------------------|
| | IP B DMA request 0 | Pins 4 & 6 closed |
|---+----------------------------+---------------------------|
| | IP B interrupt 0 | Pins 7 & 9 closed |
|---+----------------------------+---------------------------|
| » | PCI write FIFO empty | Pins 8 & 10 closed |
|---+----------------------------+---------------------------|
| | External interrupt 1 | Pins 9 & 11 closed |
|---+----------------------------+---------------------------|
| | IP B interrupt 1 | Pins 10 & 12 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE B INTERRUPT SELECTOR INT1 |
|------------------------------------------------------------|
| Interrupt source | JP34 |
|--------------------------------+---------------------------|
| | External interrupt 1 | Pins 11 & 13 closed |
|---+----------------------------+---------------------------|
| | IP B interrupt 1 | Pins 12 & 14 closed |
|---+----------------------------+---------------------------|
| | IP A interrupt 1 | Pins 13 & 15 closed |
|---+----------------------------+---------------------------|
| » | PCI read FIFO full | Pins 14 & 16 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE B INTERRUPT SELECTOR INT2 |
|------------------------------------------------------------|
| Interrupt source | JP34 |
|-------------------------------+----------------------------|
| | IP A DMA request 1 | Pins 17 & 19 closed |
|---+---------------------------+----------------------------|
| | Global interrupt 2 | Pins 18 & 20 closed |
|---+---------------------------+----------------------------|
| | IP B DMA request 1 | Pins 19 & 21 closed |
|---+---------------------------+----------------------------|
| » | PCI interrupt | Pins 20 & 22 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE B INTERRUPT SELECTOR NMI |
|------------------------------------------------------------|
| Interrupt source | JP34 |
|------------------------------+-----------------------------|
| Global interrupt 2 | Pins 23 & 25 closed |
|------------------------------+-----------------------------|
| External interrupt 2 | Pins 24 & 26 closed |
|------------------------------+-----------------------------|
| Global interrupt 3 | Pins 25 & 27 closed |
|------------------------------+-----------------------------|
| External interrupt 3 | Pins 26 & 28 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE C INTERRUPT SELECTOR INT0 |
|------------------------------------------------------------|
| Interrupt source | JP35 |
|--------------------------------+---------------------------|
| | External interrupt 0 | Pins 1 & 3 closed |
|---+----------------------------+---------------------------|
| | IP A DMA request 0 | Pins 2 & 4 closed |
|---+----------------------------+---------------------------|
| | IP A interrupt 0 | Pins 3 & 5 closed |
|---+----------------------------+---------------------------|
| | IP B DMA request 0 | Pins 4 & 6 closed |
|---+----------------------------+---------------------------|
| | IP B interrupt 0 | Pins 7 & 9 closed |
|---+----------------------------+---------------------------|
| » | PCI write FIFO empty | Pins 8 & 10 closed |
|---+----------------------------+---------------------------|
| | External interrupt 1 | Pins 9 & 11 closed |
|---+----------------------------+---------------------------|
| | IP B interrupt 1 | Pins 10 & 12 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE C INTERRUPT SELECTOR INT1 |
|------------------------------------------------------------|
| Interrupt source | JP35 |
|--------------------------------+---------------------------|
| | External interrupt 1 | Pins 11 & 13 closed |
|---+----------------------------+---------------------------|
| | IP B interrupt 1 | Pins 12 & 14 closed |
|---+----------------------------+---------------------------|
| | IP A interrupt 1 | Pins 13 & 15 closed |
|---+----------------------------+---------------------------|
| » | PCI read FIFO full | Pins 14 & 16 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE C INTERRUPT SELECTOR INT2 |
|------------------------------------------------------------|
| Interrupt source | JP35 |
|-------------------------------+----------------------------|
| | IP A DMA request 1 | Pins 17 & 19 closed |
|---+---------------------------+----------------------------|
| | Global interrupt 4 | Pins 18 & 20 closed |
|---+---------------------------+----------------------------|
| | IP B DMA request 1 | Pins 19 & 21 closed |
|---+---------------------------+----------------------------|
| » | PCI interrupt | Pins 20 & 22 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TIM SITE C INTERRUPT SELECTOR NMI |
|------------------------------------------------------------|
| Interrupt source | JP35 |
|------------------------------+-----------------------------|
| Global interrupt 4 | Pins 23 & 25 closed |
|------------------------------+-----------------------------|
| External interrupt 2 | Pins 24 & 26 closed |
|------------------------------+-----------------------------|
| Global interrupt 5 | Pins 25 & 27 closed |
|------------------------------+-----------------------------|
| External interrupt 3 | Pins 26 & 28 closed |
+------------------------------------------------------------+
