# LABWAY CORPORATION
LABSOUND #760
Card Type Sound card
Chip Set Unidentified
Maximum Onboard Unidentified
Memory
I/O Options IDE CD-ROM interface, audio in - CD-ROM (2),
speaker out (2), line out (2), line in (2),
microphone in (2), game/MIDI port, wavetable
connector
Data Bus 16-bit ISA
Card Size Full-length, full-height card
IMG IMG 1
+------------------------------------------------------------+

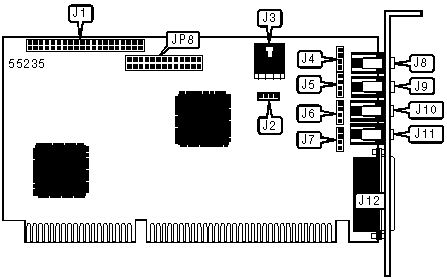

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| IDE CD-ROM interface | J1 | Speaker out - | J8 |
| | | external | |
|----------------------+-------+---------------------+-------|
| Audio in - CD-ROM - | J2 | Line out - external | J9 |
| internal (IDE) | | | |
|----------------------+-------+---------------------+-------|
| Audio in - CD-ROM - | J3 | Line in - external | J10 |
| external (ATAPI) | | | |
|----------------------+-------+---------------------+-------|
| Speaker out - | J4 | Microphone in - | J11 |
| internal | | external | |
|----------------------+-------+---------------------+-------|
| Line out - internal | J5 | Game/MIDI port | J12 |
|----------------------+-------+---------------------+-------|
| Line in - internal | J6 | Wavetable connector | JP8 |
|----------------------+-------+---------------------+-------|
| Microphone in - | J7 | | |
| internal | | | |
+------------------------------------------------------------+
