# J-MARK COMPUTER CORPORATION
J-MED1930
Card Type Sound card
Chip Set Opti
I/O Options CD-ROM interface, game port, IDE interface
Data Bus 16-bit ISA
Card Size Half-length, full-height
IMG IMG 1
+------------------------------------------------------------+

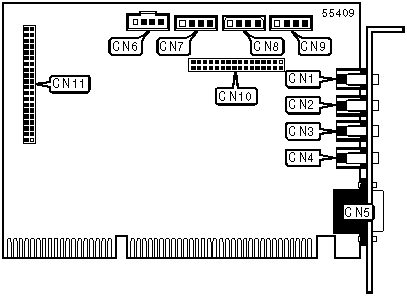

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------+-------+------------------------+-------|
| Speaker out | CN1 | Audio in - CD-ROM | CN7 |
| | | (Mitsumi) | |
|-------------------+-------+------------------------+-------|
| Line out | CN2 | Audio in - CD-ROM | CN8 |
| | | (Panasonic) | |
|-------------------+-------+------------------------+-------|
| Line in | CN3 | MPEG audio connector | CN9 |
|-------------------+-------+------------------------+-------|
| Microphone in | CN4 | Wave table connector | CN10 |
|-------------------+-------+------------------------+-------|
| Game/MIDI port | CN5 | CD-ROM interface (IDE) | CN11 |
|-------------------+-------+------------------------+-------|
| Audio in - CD-ROM | CN6 | | |
| (Sony) | | | |
+------------------------------------------------------------+
