# MULTIWAVE INNOVATION
AUDIOWAVE GREEN 16
Card Type Sound Card
Chipset/Controller ESS Audio Drive
I/O Options CD Audio (3), CD-ROM interface (3),
game/MIDI port,
microphone jack, line in, line out, 6VDC
output
Maximum DRAM N/A

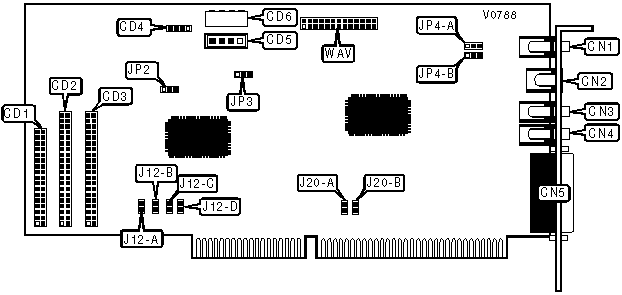

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| CD ROM interface | CD1 | Line out | CN1 |
| - Sony | | | |
|-------------------+----------+------------------+----------|
| CD ROM interface | CD2 | 6VDC output | CN2 |
| - Mitsumi | | | |
|-------------------+----------+------------------+----------|
| CD ROM interface | CD3 | Line in | CN3 |
| - Panasonic | | | |
|-------------------+----------+------------------+----------|
| CD audio - Sony | CD4 | Microphone jack | CN4 |
|-------------------+----------+------------------+----------|
| CD audio - | CD5 | Game/MIDI port | CN5 |
| Mitsumi | | | |
|-------------------+----------+------------------+----------|
| CD audio - | CD6 | Wavetable | WAV |
| Panasonic | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | J20/A | J20/B |
|---------------------+-------------------+------------------|
| » | 220h | Open | Open |
|---+-----------------+-------------------+------------------|
| | 230h | Open | Closed |
|---+-----------------+-------------------+------------------|
| | 240h | Closed | Open |
|---+-----------------+-------------------+------------------|
| | 250h | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM BASE ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | J12/A | J12/B | J12/C | J12/D |
|-----------+------------+-----------+-----------+-----------|
| » | 340h | Open | Closed | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 300h | Open | Open | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 310h | Open | Open | Open | Closed |
|---+-------+------------+-----------+-----------+-----------|
| | 320h | Open | Open | Closed | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 330h | Open | Open | Closed | Closed |
|---+-------+------------+-----------+-----------+-----------|
| | 350h | Open | Closed | Open | Closed |
|---+-------+------------+-----------+-----------+-----------|
| | 360h | Open | Closed | Closed | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 370h | Open | Closed | Closed | Closed |
|---+-------+------------+-----------+-----------+-----------|
| | 380h | Closed | Open | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 390h | Closed | Open | Open | Closed |
|---+-------+------------+-----------+-----------+-----------|
| | 3A0h | Closed | Open | Closed | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 3B0h | Closed | Open | Closed | Closed |
|---+-------+------------+-----------+-----------+-----------|
| | 3E0h | Closed | Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP2 |
|----------------------------+-------------------------------|
| » | Mitsumi | pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | Panasonic | pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Sony | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| GAME PORT CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP3 |
|----------------------------+-------------------------------|
| » | Enabled | pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Disabled | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| AUDIO LINE CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP4/A (Left Audio) | JP4/B (Right Audio) |
|-----------------+--------------------+---------------------|
| » | Speaker out | pins 2 & 3 closed | pins 2 & 3 closed |
|---+-------------+--------------------+---------------------|
| | Line out | pins 1 & 2 closed | pins 1 & 2 closed |
+------------------------------------------------------------+
