# MULTIWAVE INNOVATION
AUDIOWAVE PLATINUM 16
Card Type Sound card/CD-ROM
Chipset Unidentified
Controller
I/O Options 3D space processor interface, CD audio, CD-ROM
interfaces (4),
midi/game port, microphone jack, line in, line
out, speaker jack, wavetable interface
Maximum DRAM N/A
IMG IMG 1
+------------------------------------------------------------+

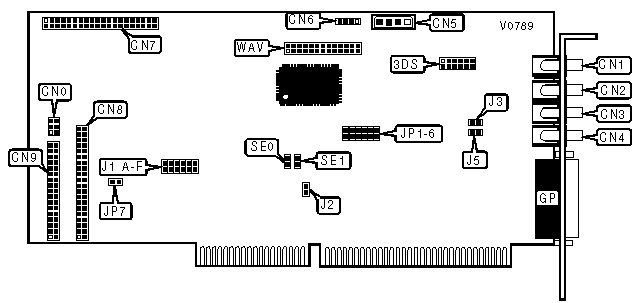

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| 3D space | 3DS | Panosonic CD-ROM | CN7 |
| processor | | interface | |
|-------------------+----------+------------------+----------|
| Speaker jack | CN1 | Mitsumi CDROM | CN8 |
| | | interface | |
|-------------------+----------+------------------+----------|
| Line-out | CN2 | Sony CDROM | CN9 |
| | | interface | |
|-------------------+----------+------------------+----------|
| Line-in | CN3 | SCSI CDROM | CN0 |
| | | extension | |
|-------------------+----------+------------------+----------|
| Microphone jack | CN4 | Midi/Game port | GP |
|-------------------+----------+------------------+----------|
| Panosonic CDROM | CN5 | Wavetable | WAV |
| audio | | interface | |
|-------------------+----------+------------------+----------|
| Sony CDROM audio | CN6 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| GAME PORT CONFIGURATION |
|------------------------------------------------------------|
| Mode | J1 A |
|----------------------------------+-------------------------|
| » | Enabled | Open |
|----+-----------------------------+-------------------------|
| | Disabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| GAME PORT ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | J1 F |
|---------------------------------+--------------------------|
| » | 201h | Open |
|-------+-------------------------+--------------------------|
| | 200h | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MIDI PORT CONFIGURATION |
|------------------------------------------------------------|
| Mode | J1 D |
|----------------------------------+-------------------------|
| » | Enabled | Open |
|----+-----------------------------+-------------------------|
| | Disabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MIDI PORT ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | J1 E |
|---------------------------------+--------------------------|
| » | 330h | Open |
|-------+-------------------------+--------------------------|
| | 320h | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WINDOWS SOUND MODE PORT ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | SE0 | SE1 |
|------------------------+------------------+----------------|
| » | 530h | Closed | Closed |
|-------+----------------+------------------+----------------|
| | 604h | Open | Closed |
|-------+----------------+------------------+----------------|
| | E80h | Closed | Open |
|-------+----------------+------------------+----------------|
| | F40h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MIDI INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP1 | JP2 | JP3 |
|----------------+--------------+--------------+-------------|
| » | 9 | Closed | Open | Open |
|---+------------+--------------+--------------+-------------|
| | 5 | Open | Open | Closed |
|---+------------+--------------+--------------+-------------|
| | 7 | Open | Closed | Open |
|---+------------+--------------+--------------+-------------|
| | None | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SOUND CARD ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | J1 B | J1 C |
|--------------------+-------------------+-------------------|
| 220h | Open | Closed |
|--------------------+-------------------+-------------------|
| 240h | Closed | Open |
|--------------------+-------------------+-------------------|
| 260h | Open | Open |
|--------------------+-------------------+-------------------|
| Disable | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP7 |
|---------------------------------+--------------------------|
| » | Panasonic | Closed |
|---+-----------------------------+--------------------------|
| | Sony | Open |
|---+-----------------------------+--------------------------|
| | Mitsumi | Open |
|---+-----------------------------+--------------------------|
| | SCSI | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM INTERFACE INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP4 | JP5 | JP6 |
|-----------------+--------------+-------------+-------------|
| » | None | Open | Open | Open |
|----+------------+--------------+-------------+-------------|
| | 5 | Open | Open | Closed |
|----+------------+--------------+-------------+-------------|
| | 12 | Open | Closed | Open |
|----+------------+--------------+-------------+-------------|
| | 15 | Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM INTERFACE ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | J2 |
|----------------------------------+-------------------------|
| » | 340h | Open |
|---------+------------------------+-------------------------|
| | 320h | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MICROPHONE SELECTION |
|------------------------------------------------------------|
| Setting | J3 | J5 |
|-----------------------------+---------------+--------------|
| » | All Mic | Closed | Closed |
|---+-------------------------+---------------+--------------|
| | Dynamic Mic only | Open | Open |
+------------------------------------------------------------+
