# MEDIATRIX PERIPHERALS, INC.
AUDIOTRIX PRO
Card Type Sound
Chipset Unidentified
Controller
I/O Options Audio in(2), Audio out, CD-ROM interface(2),
Microphone
Maximum DRAM 512KB (on daughterboard

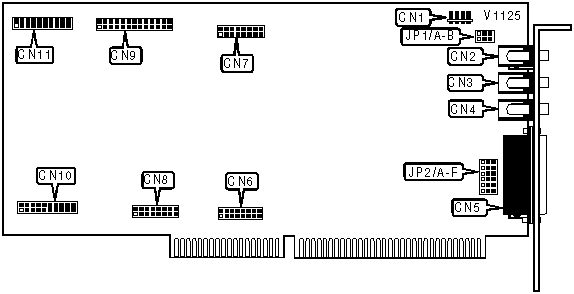

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------------+----------+----------------+----------|
| Audio in | CN1 | Sound effects | CN7 |
| | | daughterboard | |
|---------------------+----------+----------------+----------|
| Microphone | CN2 | DRAM | CN8 |
| | | daughterboard | |
|---------------------+----------+----------------+----------|
| Audio in | CN3 | DRAM | CN9 |
| | | daughterboard | |
|---------------------+----------+----------------+----------|
| Audio out | CN4 | SCSI | CN10 |
| | | daughterboard | |
|---------------------+----------+----------------+----------|
| Game/MIDI port | CN5 | SCSI | CN11 |
| | | daughterboard | |
|---------------------+----------+----------------+----------|
| Sound effects | CN6 | | |
| daughterboard | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| JOYSTICK TYPE SELECTION |
|------------------------------------------------------------|
| Joystick | JP2/A-F |
|--------------------------------+---------------------------|
| » | Dual without MIDI | Pins 1 & 2 closed |
|---+----------------------------+---------------------------|
| | Single with MIDI | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MICROPHONE TYPE SELECTION |
|------------------------------------------------------------|
| Microphone | JP1/A-B |
|----------------------------+-------------------------------|
| » | Dynamic | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | Electret | Pins 1 & 2 closed |
+------------------------------------------------------------+
