# MICRO EQUIPMENT CORPORATION
CM/UN-6868
Card Type Multi-I/O card
Chip Set ES688/ES968
Maximum Onboard None
Memory
I/O Options Game/MIDI port, Speaker, Line out, Line in,
Microphone in, secondary IDE, PC speaker in,
Panasonic CD-ROM, Mitsumi CD-ROM, Sony CD-ROM,
Line
Data Bus 16-bit ISA
Floppy drives None
supported

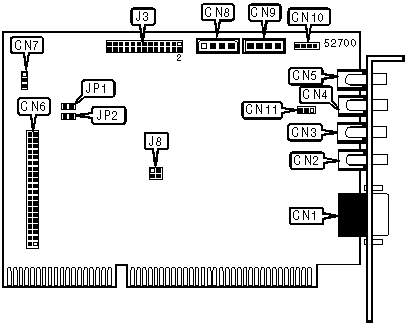

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------+-------+---------------------------+-------|
| Game/MIDI port | CN1 | PC speaker in | CN7 |
|----------------+-------+---------------------------+-------|
| Speaker | CN2 | Panasonic CD-ROM | CN8 |
| | | connector | |
|----------------+-------+---------------------------+-------|
| Line out | CN3 | Mitsumi CD-ROM connector | CN9 |
|----------------+-------+---------------------------+-------|
| Line in | CN4 | Sony CD-ROM connector | CN10 |
|----------------+-------+---------------------------+-------|
| Microphone in | CN5 | Line | CN11 |
|----------------+-------+---------------------------+-------|
| Secondary IDE | CN6 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------+-------+--------------------|
| » | Plug and play option | JP1 | Open |
| | enabled | | |
|---+---------------------------+-------+--------------------|
| | Plug and play option | JP1 | Closed |
| | disabled | | |
|---+---------------------------+-------+--------------------|
| » | Secondary IDE disabled | JP2 | Closed |
|---+---------------------------+-------+--------------------|
| | Secondary IDE enabled | JP2 | Open |
|---+---------------------------+-------+--------------------|
| » | Wave table disabled | J3 | Pins 19 & 20, 23 & |
| | | | 24 closed |
|---+---------------------------+-------+--------------------|
| | Wave table enabled | J3 | Open |
|---+---------------------------+-------+--------------------|
| » | 3D sound effect mode | J8 | Pins 1 & 2, 3 & 4 |
| | normal | | closed |
|---+---------------------------+-------+--------------------|
| | 3D sound effect mode | J8 | Open |
| | daughter board | | |
+------------------------------------------------------------+
