# NEC TECHNOLOGIES, INC.
APC-H450E
Card Type Memory
Chipset Unidentified
Maximum Onboard Memory 2MB DRAM
Data Bus 16-bit ISA

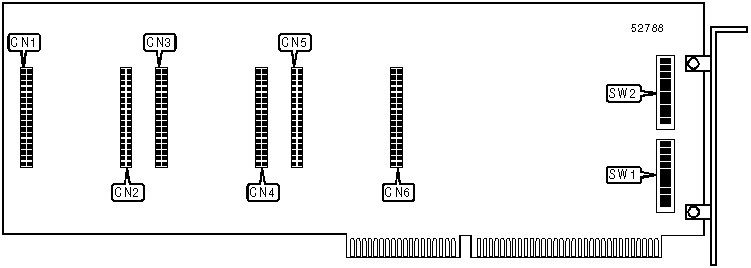

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------+-------+-------------------+-------|
| Header for Bank 3 | CN1 | Header for Bank 2 | CN4 |
| module | | module | |
|------------------------+-------+-------------------+-------|
| Header for Bank 3 | CN2 | Header for Bank 1 | CN5 |
| module | | module | |
|------------------------+-------+-------------------+-------|
| Header for Bank 2 | CN3 | Header for Bank 1 | CN6 |
| module | | module | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Setting | Bank 1 | Bank 2 | Bank 3 |
|-------------+---------------+---------------+--------------|
| 512KB | None | None | None |
|-------------+---------------+---------------+--------------|
| 1MB | Installed | None | None |
|-------------+---------------+---------------+--------------|
| 1.5MB | Installed | Installed | None |
|-------------+---------------+---------------+--------------|
| 2MB | Installed | Installed | Installed |
|------------------------------------------------------------|
| Note:The location and configuration of Bank 0 is |
| unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EXTENDED MEMORY IN SYSTEM |
|------------------------------------------------------------|
| Size | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|-------+--------+--------+--------+--------+--------+-------|
| 0MB | Off | Off | Off | On | Off | Off |
|-------+--------+--------+--------+--------+--------+-------|
| 1MB | Off | Off | On | Off | Off | Off |
|-------+--------+--------+--------+--------+--------+-------|
| 2MB | Off | Off | On | On | Off | Off |
|-------+--------+--------+--------+--------+--------+-------|
| 3MB | Off | On | Off | Off | Off | Off |
|-------+--------+--------+--------+--------+--------+-------|
| 4MB | Off | On | Off | On | Off | Off |
|-------+--------+--------+--------+--------+--------+-------|
| 5MB | Off | On | On | Off | Off | Off |
|-------+--------+--------+--------+--------+--------+-------|
| 6MB | Off | On | On | On | Off | Off |
|-------+--------+--------+--------+--------+--------+-------|
| 7MB | On | Off | Off | Off | Off | On |
|-------+--------+--------+--------+--------+--------+-------|
| 8MB | On | Off | Off | On | Off | On |
|-------+--------+--------+--------+--------+--------+-------|
| 9MB | On | Off | On | Off | Off | On |
|-------+--------+--------+--------+--------+--------+-------|
| 10MB | On | Off | On | On | Off | On |
|-------+--------+--------+--------+--------+--------+-------|
| 11MB | On | On | Off | Off | Off | On |
|-------+--------+--------+--------+--------+--------+-------|
| 12MB | On | On | Off | On | Off | On |
|-------+--------+--------+--------+--------+--------+-------|
| 13MB | On | On | On | Off | Off | On |
|-------+--------+--------+--------+--------+--------+-------|
| 14MB | On | On | On | On | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EXTENDED MEMORY IN SYSTEM (CON’T) |
|------------------------------------------------------------|
| Size | SW1/7 | SW1/8 | SW1/9 | SW1/10 |SW2/1 |SW2/2 |SW2/3 |
|------+-------+-------+-------+--------+------+------+------|
| 0MB | Off | Off | On | On | Off | Off | On |
|------+-------+-------+-------+--------+------+------+------|
| 1MB | Off | On | Off | On | Off | Off | On |
|------+-------+-------+-------+--------+------+------+------|
| 2MB | Off | On | On | On | Off | On | Off |
|------+-------+-------+-------+--------+------+------+------|
| 3MB | On | Off | Off | On | Off | On | Off |
|------+-------+-------+-------+--------+------+------+------|
| 4MB | On | Off | On | On | Off | On | On |
|------+-------+-------+-------+--------+------+------+------|
| 5MB | On | On | Off | On | Off | On | On |
|------+-------+-------+-------+--------+------+------+------|
| 6MB | On | On | On | On | On | Off | Off |
|------+-------+-------+-------+--------+------+------+------|
| 7MB | Off | Off | Off | On | On | Off | Off |
|------+-------+-------+-------+--------+------+------+------|
| 8MB | Off | Off | On | On | On | Off | On |
|------+-------+-------+-------+--------+------+------+------|
| 9MB | Off | On | Off | On | On | Off | On |
|------+-------+-------+-------+--------+------+------+------|
| 10MB | Off | On | On | On | On | On | Off |
|------+-------+-------+-------+--------+------+------+------|
| 11MB | On | Off | Off | On | On | On | Off |
|------+-------+-------+-------+--------+------+------+------|
| 12MB | On | Off | On | On | On | On | On |
|------+-------+-------+-------+--------+------+------+------|
| 13MB | On | On | Off | On | On | On | On |
|------+-------+-------+-------+--------+------+------+------|
| 14MB | On | On | On | On | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EXTENDED MEMORY IN SYSTEM (CON’T) |
|------------------------------------------------------------|
| Size | SW2/4 | SW2/5 | SW2/6 | SW2/7 |SW2/8 |SW2/9 |SW2/10 |
|------+-------+-------+-------+-------+------+------+-------|
| 0MB | Off | Off | Off | Off | On | Off | On |
|------+-------+-------+-------+-------+------+------+-------|
| 1MB | On | Off | Off | Off | On | On | On |
|------+-------+-------+-------+-------+------+------+-------|
| 2MB | Off | Off | Off | On | Off | Off | On |
|------+-------+-------+-------+-------+------+------+-------|
| 3MB | On | Off | Off | On | Off | On | On |
|------+-------+-------+-------+-------+------+------+-------|
| 4MB | Off | Off | Off | On | On | Off | On |
|------+-------+-------+-------+-------+------+------+-------|
| 5MB | On | Off | Off | On | On | On | On |
|------+-------+-------+-------+-------+------+------+-------|
| 6MB | Off | Off | On | Off | Off | Off | On |
|------+-------+-------+-------+-------+------+------+-------|
| 7MB | On | Off | On | Off | Off | On | On |
|------+-------+-------+-------+-------+------+------+-------|
| 8MB | Off | Off | On | Off | On | Off | On |
|------+-------+-------+-------+-------+------+------+-------|
| 9MB | On | Off | On | Off | On | On | On |
|------+-------+-------+-------+-------+------+------+-------|
| 10MB | Off | Off | On | On | Off | Off | On |
|------+-------+-------+-------+-------+------+------+-------|
| 11MB | On | Off | On | On | Off | On | On |
|------+-------+-------+-------+-------+------+------+-------|
| 12MB | Off | Off | On | On | On | Off | On |
|------+-------+-------+-------+-------+------+------+-------|
| 13MB | On | Off | On | On | On | On | On |
|------+-------+-------+-------+-------+------+------+-------|
| 14MB | On | On | On | On | On | On | On |
+------------------------------------------------------------+
