# MEDIA VISION TECHNOLOGY, INC.
DOUBLE FUSION LX LSMI (650-0082-03)
Card Type Sound card
Chip Set Unidentified
Maximum Onboard Unidentified
Memory
I/O Options Game/MIDI port, microphone in, stereo line in,
stereo line out, audio in, LMSI connector
Data Bus 16-bit ISA
IMG IMG 1
+------------------------------------------------------------+

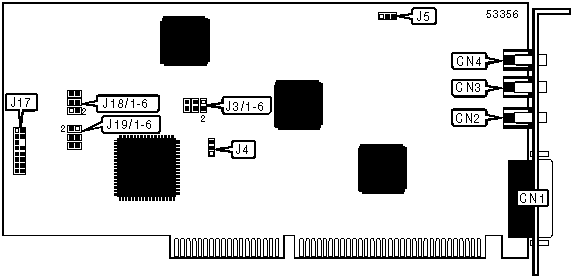

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------+-------+------------------------+-------|
| Game/MIDI port | CN1 | Stereo line in | CN4 |
|-------------------+-------+------------------------+-------|
| Microphone in | CN2 | Audio in - CD-ROM | J5 |
|-------------------+-------+------------------------+-------|
| Stereo line out | CN3 | 15-pin LMSI connector | J17 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------+-------------+----------------|
| » | DMA sharing | J4 | Pins 1 & 2 |
| | | | closed |
|------------------------------------------------------------|
| Note: The default DMA sharing connector has pins 1 & 2 |
| closed but it is unknown whether this enables or disables |
| DMA sharing. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | J18/pins 1 & 2 | J18/pins 3 & 4 | J18/pins 5 & 6 |
|---------+----------------+----------------+----------------|
| | 300 | Closed | Closed | Closed |
|---+-----+----------------+----------------+----------------|
| | 310 | Closed | Closed | Open |
|---+-----+----------------+----------------+----------------|
| | 320 | Closed | Open | Closed |
|---+-----+----------------+----------------+----------------|
| | 330 | Closed | Open | Open |
|---+-----+----------------+----------------+----------------|
| » | 340 | Open | Closed | Closed |
|---+-----+----------------+----------------+----------------|
| | 350 | Open | Closed | Open |
|---+-----+----------------+----------------+----------------|
| | 360 | Open | Open | Closed |
|---+-----+----------------+----------------+----------------|
| | 370 | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOARD ID SELECTION |
|------------------------------------------------------------|
| Setting | J3/pins 1 & 2 | J3/pins 3 & | J3/pins 5 & |
| | | 4 | 6 |
|--------------+---------------+--------------+--------------|
| » | 0 | Open | Open | Open |
|-------+------+---------------+--------------+--------------|
| | 1 | Closed | Open | Open |
|-------+------+---------------+--------------+--------------|
| | 2 | Open | Closed | Open |
|-------+------+---------------+--------------+--------------|
| | 3 | Closed | Closed | Open |
|-------+------+---------------+--------------+--------------|
| | 4 | Open | Open | Closed |
|------------------------------------------------------------|
| Note: When ID 4 is selected, the base I/O address is |
| forced to 388h. For all other ID’s the software scans |
| for available settings. Refer to the manufacturer’s |
| documentation for possible settings. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM INTERRUPT SELECTION |
|------------------------------------------------------------|
| Setting | J19/pins 1 & 2 | J19/pins 3 & | J19/pins 5 & 6 |
| | | 4 | |
|-----------+----------------+--------------+----------------|
| » | IRQ11 | Closed | Open | Open |
|---+-------+----------------+--------------+----------------|
| | IRQ12 | Open | Closed | Open |
|---+-------+----------------+--------------+----------------|
| | IRQ15 | Open | Open | Closed |
+------------------------------------------------------------+
