# ORCHID TECHNOLOGY
SOUNDWAVE 32PRO, GAMEWAVE 32PLUS
Card Type Sound card
Chip Set Unidentified
Maximum Onboard 2MB
Memory
I/O Options Speaker in, game/MIDI port, line in, line out,
microphone jack, CD-ROM interface (2), audio
in - CD-ROM (2)
Data Bus 16-bit ISA

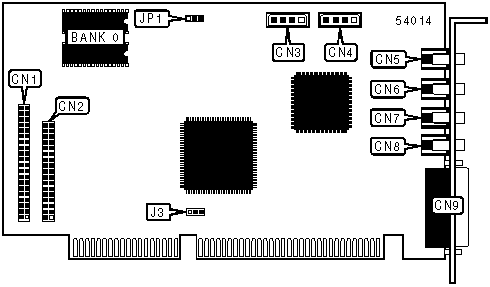

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|--------------------------+-------+-----------------+-------|
| CD-ROM interface | CN1 | Line out | CN6 |
| (Mitsumi) | | | |
|--------------------------+-------+-----------------+-------|
| CD-ROM interface (Sony) | CN2 | Line in | CN7 |
|--------------------------+-------+-----------------+-------|
| Audio in - CD-ROM | CN3 | Microphone jack | CN8 |
|--------------------------+-------+-----------------+-------|
| Audio in - CD-ROM | CN4 | Game/MIDI port | CN9 |
|--------------------------+-------+-----------------+-------|
| Speaker jack | CN5 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|---------------------------+----------+---------------------|
| » | 1MB Wavetable enabled | JP1 | Pins 2 & 3 closed |
|---+-----------------------+----------+---------------------|
| | 2MB Wavetable enabled | JP1 | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 1MB | (2) 512KB |
|----------------------------+-------------------------------|
| 2MB | (2) 1MB |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | Label | Position |
|--------------------+-----------------+---------------------|
| » | 220h | J3 | Pins 2 & 3 closed |
|---+----------------+-----------------+---------------------|
| | 240h | J3 | Pins 1 & 2 closed |
+------------------------------------------------------------+
