# OLIVETTI
MEM2852 MEMORY EXPANSION BOARD
Card Type Memory card
Maximum Onboard Memory 2MB
Data Bus 16-bit ISA

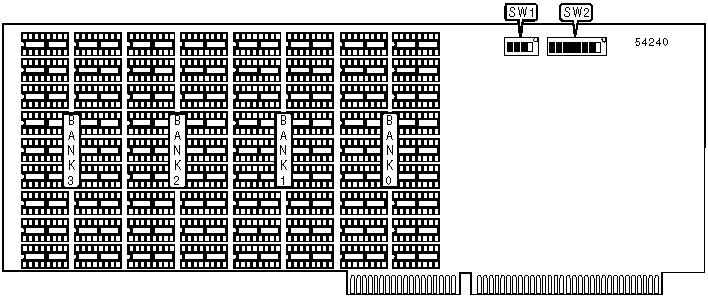

IMG IMG 1
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | SW1/1 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | SW1/2 | On |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | SW1/3 | Off |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | SW1/4 | Off |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Note: Board accepts a maximum of 2MB memory. The |
| configuration and chip size is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM SWITCH CONFIGURATION (512KB SYSTEM) |
|------------------------------------------------------------|
| Memory |SW2/1|SW2/2|SW2/3|SW2/4|SW2/5|SW2/6|SW2/7|SW2/8|
| boards | | | | | | | | |
| installed | | | | | | | | |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 1 | On | On | On | Off | On | On | On | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 2 | On | On | On | Off | Off | On | On | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 3 | On | On | On | Off | On | Off | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM SWITCH CONFIGURATION (1MB SYSTEM) |
|------------------------------------------------------------|
| Memory |SW2/1|SW2/2|SW2/3|SW2/4|SW2/5|SW2/6|SW2/7|SW2/8|
| boards | | | | | | | | |
| installed | | | | | | | | |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 1 | Off | Off | On | Off | On | On | On | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 2 | Off | Off | On | Off | Off | On | On | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 3 | Off | Off | On | Off | On | Off | On | Off |
+------------------------------------------------------------+
