# MIRO COMPUTER PRODUCTS, INC.
MIROSOUND PCM12 (VER. 1)
Card Type Sound card
Chip Set Yamaha
Maximum Onboard 2MB
Memory
I/O Options CD-ROM interface (3), game port, IDE
interface, waveblaster connector, line in,
line out, microphone, MIDI connector
Data Bus 16-bit ISA
Card Size Full-length, full-height card
IMG IMG 1
+------------------------------------------------------------+

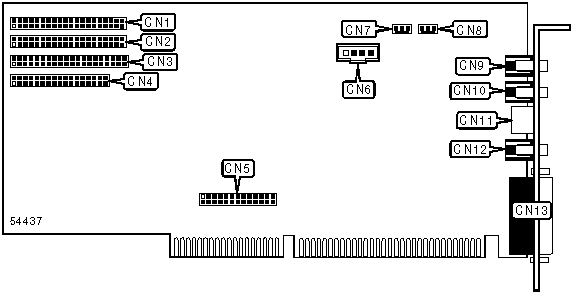

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| CD-ROM interface | CN1 | Line in connector - | CN8 |
| (Panasonic) | | internal | |
|----------------------+-------+---------------------+-------|
| CD-ROM interface | CN2 | Microphone input | CN9 |
| (Mitsumi) | | | |
|----------------------+-------+---------------------+-------|
| Enhanced IDE | CN3 | Line in connector | CN10 |
| interface | | | |
|----------------------+-------+---------------------+-------|
| CD-ROM interface | CN4 | MIDI extender | CN11 |
| (Sony) | | connector | |
|----------------------+-------+---------------------+-------|
| Waveblaster | CN5 | Line out connector | CN12 |
| connector | | | |
|----------------------+-------+---------------------+-------|
| CD-ROM connector | CN6 | MIDI/joystick | CN13 |
| (Sony) | | connector | |
|----------------------+-------+---------------------+-------|
| Auxiliary connector | CN7 | | |
+------------------------------------------------------------+
