# MOXA TECHNOLOGIES CO., LTD.
C218 PLUS
Card Type Multiport controller
Chip Set Unidentified
Maximum Transfer 115.2Kbps
Rate
Maximum Onboard 512KB RAM
Memory
I/O Options 8 RS-232/RS-422 serial ports via octopus
cable

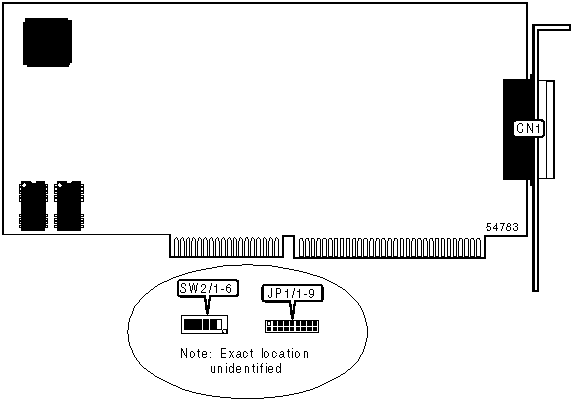

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location |
|--------------------------------+---------------------------|
| 25-pin octopus cable connector | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | SW2/1 | SW2/2 | SW2/3 | SW2/4 | SW2/5 | SW2/6 |
|---------+--------+--------+--------+-------+-------+-------|
| C8000h | On | Off | On | On | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| CC000h | Off | Off | On | On | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| D0000h | On | On | Off | On | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| D4000h | Off | On | Off | On | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| D8000h | On | Off | Off | On | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| DC000h | Off | Off | Off | On | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| 4C8000h | On | Off | On | Off | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| 4CC000h | Off | Off | On | Off | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| 4D0000h | On | On | Off | Off | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| 4D4000h | Off | On | Off | Off | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| 4D8000h | On | Off | Off | Off | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| 4DC000h | Off | Off | Off | Off | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| 8C8000h | On | Off | On | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| 8CC000h | Off | Off | On | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| 8D0000h | On | On | Off | On | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE ADDRESS SELECTION (CONT.) |
|------------------------------------------------------------|
| Address | SW2/1 | SW2/2 | SW2/3 | SW2/4 | SW2/5 | SW2/6 |
|---------+--------+--------+--------+-------+-------+-------|
| 8D4000h | Off | On | Off | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| 8D8000h | On | Off | Off | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| 8DC000h | Off | Off | Off | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| AC8000h | On | Off | On | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| ACC000h | Off | Off | On | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| AD0000h | On | On | Off | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| AD4000h | Off | On | Off | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| AD8000h | On | Off | Off | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| ADC000h | Off | Off | Off | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| CC8000h | On | Off | On | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| CCC000h | Off | Off | On | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| CD0000h | On | On | Off | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| CD4000h | Off | On | Off | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| CD8000h | On | Off | Off | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| CDC000h | Off | Off | Off | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| DC8000h | On | Off | On | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| DCC000h | Off | Off | On | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| DD0000h | On | On | Off | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| DD4000h | Off | On | Off | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| DD8000h | On | Off | Off | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| DDC000h | Off | Off | Off | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| FC8000h | On | Off | On | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| FCC000h | Off | Off | On | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| FD0000h | On | On | Off | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| FD4000h | Off | On | Off | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| FD8000h | On | Off | Off | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| FDC000h | Off | Off | Off | On | Off | Off |
+------------------------------------------------------------+
+--------------------------------------------------------------------+
| INTERRUPT SELECTION |
|--------------------------------------------------------------------|
| IRQ |JP1/1 |JP1/2 |JP1/3 |JP1/4 |JP1/5 |JP1/6 |JP1/7 |JP1/8 |JP1/9 |
|-----+------+------+------+------+------+------+------+------+------|
|IRQ2 |Closed| Open | Open | Open | Open | Open | Open | Open | Open |
|-----+------+------+------+------+------+------+------+------+------|
|IRQ3 | Open |Closed| Open | Open | Open | Open | Open | Open | Open |
|-----+------+------+------+------+------+------+------+------+------|
|IRQ4 | Open | Open |Closed| Open | Open | Open | Open | Open | Open |
|-----+------+------+------+------+------+------+------+------+------|
|IRQ5 | Open | Open | Open |Closed| Open | Open | Open | Open | Open |
|-----+------+------+------+------+------+------+------+------+------|
|IRQ7 | Open | Open | Open | Open |Closed| Open | Open | Open | Open |
|-----+------+------+------+------+------+------+------+------+------|
|IRQ10| Open | Open | Open | Open | Open |Closed| Open | Open | Open |
|-----+------+------+------+------+------+------+------+------+------|
|IRQ11| Open | Open | Open | Open | Open | Open |Closed| Open | Open |
|-----+------+------+------+------+------+------+------+------+------|
|IRQ12| Open | Open | Open | Open | Open | Open | Open |Closed| Open |
|-----+------+------+------+------+------+------+------+------+------|
|IRQ15| Open | Open | Open | Open | Open | Open | Open | Open |Closed|
+--------------------------------------------------------------------+
