# MOTOROLA, INC.
MPMC101 DIFFERENTIAL PCI
Card Type Digital I/O card
Chip Set NCR
Maximum Onboard Memory 128MB
I/O Options SCSI-2 connector
Hard Drives supported Up to 30 SCSI-2 Fast/Wide devices
Data Bus 32-bit PCI
Card Size Half-length, full-height

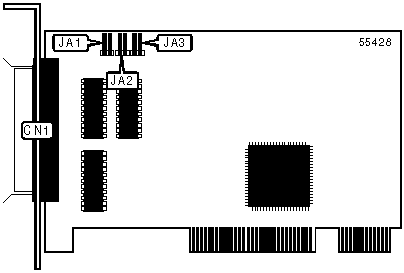

IMG IMG 1
.
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| SCSI-2 port | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------------+-------+----------|
| Card supplies terminator power to SCSI | JA1 | Closed |
| bus | | |
|-----------------------------------------+-------+----------|
| Card does not supply terminator power | JA1 | Open |
| to SCSI bus | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BUS TERMINATOR SELECTION |
|------------------------------------------------------------|
| Setting | JA2 | JA3 |
|-------------------------------+--------------+-------------|
| Bus terminator enabled | Closed | Closed |
|-------------------------------+--------------+-------------|
| Bus terminator disabled | Open | Open |
+------------------------------------------------------------+
