# PROLINK COMPUTER, INC.
PIXELVIEW-T9510
Category Video
Video Type XVGA
Video Processor PC View
Highest Resolution Supported 1024 x 768
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard Memory 2MB

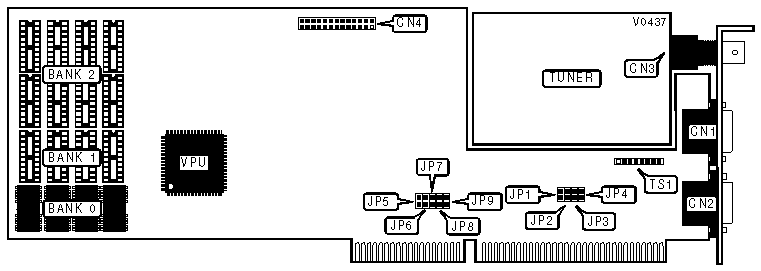

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------------+----------+--------------+----------|
| 15-pin video/audio | CN1 | Tuner input | CN3 |
| port | | | |
|-----------------------+----------+--------------+----------|
| 15-pin analog video | CN2 | VESA feature | CN4 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Jumper | Setting |
|-------------------------------+----------------------------|
| TS1 (test point) | Open |
|-------------------------------+----------------------------|
| JP5 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP1 | JP2 | JP3 | JP4 |
|----------------+----------+----------+----------+----------|
| » | 280h | Closed | Closed | Closed | Open |
|---+------------+----------+----------+----------+----------|
| | 200h | Closed | Closed | Closed | Closed |
|---+------------+----------+----------+----------+----------|
| | 210h | Open | Closed | Closed | Closed |
|---+------------+----------+----------+----------+----------|
| | 220h | Closed | Open | Closed | Closed |
|---+------------+----------+----------+----------+----------|
| | 230h | Open | Open | Closed | Closed |
|---+------------+----------+----------+----------+----------|
| | 240h | Closed | Closed | Open | Closed |
|---+------------+----------+----------+----------+----------|
| | 250h | Open | Closed | Open | Closed |
|---+------------+----------+----------+----------+----------|
| | 260h | Closed | Open | Open | Closed |
|---+------------+----------+----------+----------+----------|
| | 270h | Open | Open | Open | Closed |
|---+------------+----------+----------+----------+----------|
| | 290h | Open | Closed | Closed | Open |
|---+------------+----------+----------+----------+----------|
| | 2A0h | Closed | Open | Closed | Open |
|---+------------+----------+----------+----------+----------|
| | 2B0h | Open | Open | Closed | Open |
|---+------------+----------+----------+----------+----------|
| | 2C0h | Closed | Closed | Open | Open |
|---+------------+----------+----------+----------+----------|
| | 2D0h | Open | Closed | Open | Open |
|---+------------+----------+----------+----------+----------|
| | 2E0h | Closed | Open | Open | Open |
|---+------------+----------+----------+----------+----------|
| | 2F0h | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP6 | JP7 | JP8 | JP9 |
|----------------+----------+----------+----------+----------|
| » | IRQ10 | Open | Closed | Open | Open |
|---+------------+----------+----------+----------+----------|
| | IRQ3 | Open | Open | Closed | Open |
|---+------------+----------+----------+----------+----------|
| | IRQ7 | Open | Open | Open | Closed |
|---+------------+----------+----------+----------+----------|
| | IRQ15 | Closed | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| » | 512KB | (4) 256K x 4 | NONE | NONE |
|---+--------+---------------+---------------+---------------|
| | 1MB | (4) 256K x 4 | (4) 256K x 4 | NONE |
|---+--------+---------------+---------------+---------------|
| | 2MB | (4) 256K x 4 | (4) 256K x 4 | (8) 256K x 4 |
+------------------------------------------------------------+
