# QUATECH, INC.
OCE-100
Card Type Parallel card
Chip Set Unidentified
Maximum Onboard Memory None
I/O Options Parallel ports
Data Bus 16-bit ISA

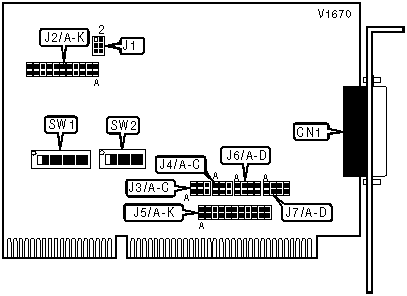

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| Parallel Port | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|------------------------------------+-------+---------------|
| » | Factory configured - do not | J1 | Pins 1 & 2, 4 |
| | alter | | & 5 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | J5/A | J5/B | J5/C | J5/D | J5/E | J5/F |
|--------+--------+--------+--------+--------+-------+-------|
|Disabled| Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 2/9 | Closed | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 3 | Open | Closed | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 4 | Open | Open | Closed | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 5 | Open | Open | Open | Closed | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 6 | Open | Open | Open | Open |Closed | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 7 | Open | Open | Open | Open | Open |Closed |
|--------+--------+--------+--------+--------+-------+-------|
| 10 | Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 11 | Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 12 | Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 14 | Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 15 | Open | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION (CON’T) |
|------------------------------------------------------------|
| IRQ | J5/G | J5/H | J5/I | J5/J | J5/K |
|----------+---------+---------+---------+---------+---------|
| Disabled | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 2/9 | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 3 | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 4 | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 5 | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 6 | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 7 | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 10 | Closed | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 11 | Open | Closed | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 12 | Open | Open | Closed | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 14 | Open | Open | Open | Closed | Open |
|----------+---------+---------+---------+---------+---------|
| 15 | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CANNEL SLECTION |
|------------------------------------------------------------|
| DMA | J3/A | J3/B | J3/C | J4/A | J4/B | J4/C |
|--------+--------+--------+--------+--------+-------+-------|
|Disabled| Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 0 | Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 1 | Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 2 | Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 3 | Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 5 | Closed | Open | Open | Closed | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 6 | Open | Closed | Open | Open |Closed | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 7 | Open | Open | Closed | Open | Open |Closed |
+------------------------------------------------------------+
+----------------------------------------------------------------+
| DMA CANNEL SLECTION (CON’T) |
|----------------------------------------------------------------|
| DMA | J6/A | J6/B | J6/C | J6/D | J7/A | J7/B | J7/C | J7/D |
|--------+------+------+------+------+------+------+------+------|
|Disabled| Open | Open | Open | Open | Open | Open | Open | Open |
|--------+------+------+------+------+------+------+------+------|
| 0 |Closed| Open | Open | Open |Closed| Open | Open | Open |
|--------+------+------+------+------+------+------+------+------|
| 1 | Open |Closed| Open | Open | Open |Closed| Open | Open |
|--------+------+------+------+------+------+------+------+------|
| 2 | Open | Open |Closed| Open | Open | Open |Closed| Open |
|--------+------+------+------+------+------+------+------+------|
| 3 | Open | Open | Open |Closed| Open | Open | Open |Closed|
|--------+------+------+------+------+------+------+------+------|
| 5 | Open | Open | Open | Open | Open | Open | Open | Open |
|--------+------+------+------+------+------+------+------+------|
| 6 | Open | Open | Open | Open | Open | Open | Open | Open |
|--------+------+------+------+------+------+------+------+------|
| 7 | Open | Open | Open | Open | Open | Open | Open | Open |
+----------------------------------------------------------------+
+------------------------------------------------------------+
| FASTBYTES PROTOCOL SELECTION |
|------------------------------------------------------------|
|Setting | J2/A | J2/B | J2/C | J2/D | J2/E | J2/F |
|--------+--------+--------+--------+--------+-------+-------|
| 0 | Closed | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 1 | Open | Closed | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 2 | Open | Open | Closed | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 3 | Open | Open | Open | Closed | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 4 | Open | Open | Open | Open |Closed | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 5 | Open | Open | Open | Open | Open |Closed |
|--------+--------+--------+--------+--------+-------+-------|
| 6 | Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 7 | Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 8 | Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 9 | Open | Open | Open | Open | Open | Open |
|--------+--------+--------+--------+--------+-------+-------|
| 10 | Open | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FASTBYTES PROTOCOL SELECTION (CON’T) |
|------------------------------------------------------------|
| Setting | J2/G | J2/H | J2/I | J2/J | J2/K |
|----------+---------+---------+---------+---------+---------|
| 0 | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 1 | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 2 | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 3 | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 4 | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 5 | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 6 | Closed | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 7 | Open | Closed | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 8 | Open | Open | Closed | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 9 | Open | Open | Open | Closed | Open |
|----------+---------+---------+---------+---------+---------|
| 10 | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
|Setting|SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6|SW1/7|SW1/8|
|-------+------+------+------+------+------+-----+-----+-----|
| 0000h | On | On | On | On | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
| 0004h | On | On | On | On | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
| 0016h | On | On | On | On | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
| 0032h | On | On | On | On | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
| 0064h | On | On | On | On | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
| FFACh | Off | Off | Off | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| FFF0 | Off | Off | Off | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| FFF4 | Off | Off | Off | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| FFF8 | Off | Off | Off | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| FFFC | Off | Off | Off | Off | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION (CON’T) |
|------------------------------------------------------------|
| Setting | SW2/1 | SW2/2 | SW2/3 | SW2/4 | SW2/5 | SW2/6 |
|---------+--------+--------+--------+-------+-------+-------|
| 0000h | On | On | On | On | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| 0004h | On | On | On | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 0008h | On | On | On | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| 000Ch | On | On | On | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 0010 | On | On | On | Off | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| FFECh | Off | Off | Off | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| FFF0h | Off | Off | Off | Off | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| FFF4h | Off | Off | Off | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| FFF8h | Off | Off | Off | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| FFFCh | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
| Note: A total of 255 base address settings are |
| available. The switches are a binary representation |
| of the decimal memory addresses. SW1/1 is the Most |
| Significant Bit and switch SW2/6 is the Least |
| Significant Bit. The switches have the following |
| decimal values: SW1/1=32768, SW1/2=16384, SW1/3=8192, |
| SW1/4=4096, SW1/5=2048, SW1/6=1024, SW1/7=512, |
| SW1/8=256, SW2/1=128, SW2/2=64, SW2/3=32, SW2/4=16, |
| SW2/5=8, SW2/6=4 Turn off the switches and add the |
| values of the switches to obtain the correct memory |
| address. |
+------------------------------------------------------------+
