# QUATECH, INC.
DAQ-801, DAQ-802
Card Type Data Acquisition
Chip Set Unidentified
I/O Options Digital I/O
Data Bus 16-bit ISA

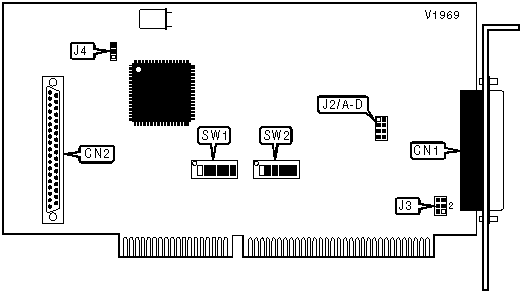

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------+-------+------------------------+-------|
| Main I/O | CN1 | Auxiliary I/O | CN2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|---------------------------------------+-------+------------|
| D/A converter 0 uses internal | J3 | Pins 4 & 5 |
| reference voltage | | closed |
|---------------------------------------+-------+------------|
| D/A converter 0 uses external | J3 | Pins 5 & 6 |
| reference voltage | | closed |
|---------------------------------------+-------+------------|
| D/A converter 1 uses internal | J3 | Pins 1 & 2 |
| reference voltage | | closed |
|---------------------------------------+-------+------------|
| D/A converter 1 uses external | J3 | Pins 2 & 3 |
| reference voltage | | closed |
|---------------------------------------+-------+------------|
| Internal clock source | J4 | Pins 1 & 2 |
| | | closed |
|---------------------------------------+-------+------------|
| External clock source | J4 | Pins 2 & 3 |
| | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|------------+-------+-------+-------+-------+-------+-------|
| | 0000h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0010h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0020h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0030h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0040h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0210h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0280h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| » | 0300h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFB0h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFC0h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFD0h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFE0h | Off | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFF0h | Off | Off | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS (CON’T) |
|------------------------------------------------------------|
| Setting | SW2/1 | SW2/2 | SW2/3 | SW2/4 | SW2/5 | SW2/6 |
|------------+-------+-------+-------+-------+-------+-------|
| | 0000h | On | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0010h | On | On | On | On | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0020h | On | On | On | On | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0030h | On | On | On | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0040h | On | On | On | Off | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0210h | Off | On | On | On | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 0280h | Off | On | Off | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| » | 0300h | Off | Off | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFB0h | Off | Off | Off | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFC0h | Off | Off | Off | Off | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFD0h | Off | Off | Off | Off | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFE0h | Off | Off | Off | Off | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | FFF0h | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
| Note: A total of 4095 base address settings are |
| available. The switches are a binary representation |
| of the decimal memory addresses. SW1/1 is the Most |
| Significant Bit and switch SW2/6 is the Least |
| Significant Bit. The switches have the following |
| decimal values: SW1/1=131072, SW1/2=65536, |
| SW1/3=32768, SW1/4=16384, SW1/5=8192, SW1/6=4096, |
| SW1/7=2048, SW1/8=1024, SW2/1=512, SW2/2=256, |
| SW2/3=128, SW2/4=64, SW2/5=32, SW2/6=16. Turn off the |
| switches and add the values of the switches that are |
| off to obtain the correct memory address. (Off=1, |
| On=0) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| D/A CONVERTER 1 OUTPUT VOLTAGE |
|------------------------------------------------------------|
| Setting | J2/A | J2/B |
|--------------------+-------------------+-------------------|
| 0V to +5V | Open | Closed |
|--------------------+-------------------+-------------------|
| -5V to +5V | Closed | Closed |
|--------------------+-------------------+-------------------|
| 0V to +10V | Open | Open |
|--------------------+-------------------+-------------------|
| -10V to +10V | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| D/A CONVERTER 2 OUTPUT VOLTAGE |
|------------------------------------------------------------|
| Setting | J2/C | J2/D |
|--------------------+-------------------+-------------------|
| 0V to +5V | Open | Closed |
|--------------------+-------------------+-------------------|
| -5V to +5V | Closed | Closed |
|--------------------+-------------------+-------------------|
| 0V to +10V | Open | Open |
|--------------------+-------------------+-------------------|
| -10V to +10V | Closed | Open |
+------------------------------------------------------------+
