# REVEAL COMPUTER PRODUCTS
SC200 PLUS (REV. 1)
Card Type Sound card
Chip Set Unidentified
Maximum Onboard None
Memory
I/O Options Line in, microphone in, volume control,
speaker out, game/MIDI port, audio in -
CD-ROM, CD-ROM interface, PC speaker -
internal
Data Bus 8-bit ISA

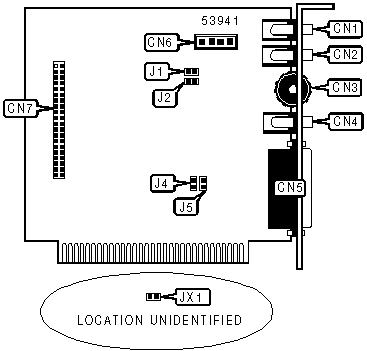

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------+-------+---------------------------+-------|
| Line in | CN1 | Game/MIDI port | CN5 |
|----------------+-------+---------------------------+-------|
| Microphone in | CN2 | Audio in - CD-ROM | CN6 |
|----------------+-------+---------------------------+-------|
| Volume control | CN3 | CD-ROM interface | CN7 |
| | | (Panasonic) | |
|----------------+-------+---------------------------+-------|
| Speaker out | CN4 | PC speaker - internal | J2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| Speaker enabled | JP1 | Closed |
|----------------------------------------+-------+-----------|
| Speaker disabled | JP1 | Open |
|----------------------------------------+-------+-----------|
| Programmable EEPROM enabled | JX1 | Closed |
|----------------------------------------+-------+-----------|
| Programmable EEPROM disabled | JX1 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIRTUAL PARALLEL PORT SELECTION |
|------------------------------------------------------------|
| Setting | JP4 | JP5 |
|--------------------+--------------------+------------------|
| Enabled | Closed | Closed |
|--------------------+--------------------+------------------|
| Disabled | Open | Open |
+------------------------------------------------------------+
