# REVEAL COMPUTER PRODUCTS
SC500 WAVE32 (REV. 2)
Card Type Sound card
Chip Set Unidentified
Maximum Onboard None
Memory
I/O Options Line in, microphone in, speaker out, game/MIDI
port, audio in - CD-ROM, CD-ROM interfaces
(4), MPC connector, auxiliary in
Data Bus 16-bit ISA
IMG IMG 1
+------------------------------------------------------------+

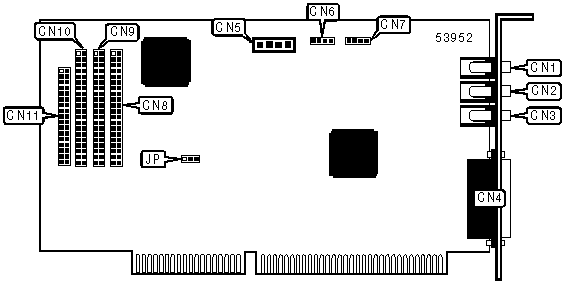

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------+-------+------------------------+-------|
| Speaker out | CN1 | Auxiliary in connector | CN7 |
|-------------------+-------+------------------------+-------|
| Line in | CN2 | CD-ROM interface (IDE) | CN8 |
|-------------------+-------+------------------------+-------|
| Microphone in | CN3 | CD-ROM interface | CN9 |
| | | (Mitsumi) | |
|-------------------+-------+------------------------+-------|
| Game/MIDI port | CN4 | CD-ROM interface | CN10 |
| | | (Sony) | |
|-------------------+-------+------------------------+-------|
| Audio in - CD-ROM | CN5 | CD-ROM interface | CN11 |
| | | (Panasonic) | |
|-------------------+-------+------------------------+-------|
| MPC connector | CN6 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|--------------------------------+-------+-------------------|
| IDE CD-ROM interface disabled | JP | Pins 1 & 2 closed |
|--------------------------------+-------+-------------------|
| IDE CD-ROM interface enabled | JP | Pins 2 & 3 closed |
+------------------------------------------------------------+
