# REVEAL COMPUTER PRODUCTS
SC600 WAVE32 (REV. 1)
Card Type Sound card
Chip Set Unidentified
Maximum Onboard None
Memory
I/O Options Line in, microphone in, speaker out, game/MIDI
port, audio in - CD-ROM (3), CD-ROM interfaces
(3)
Data Bus 16-bit ISA
IMG IMG 1
+------------------------------------------------------------+

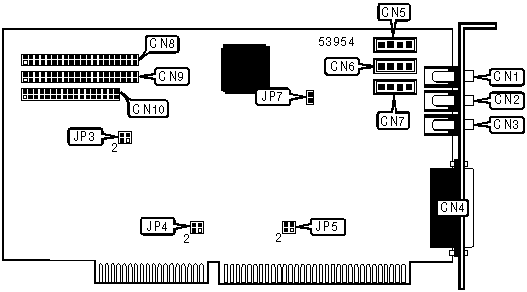

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------+-------+------------------------+-------|
| Line in | CN1 | Audio in - CD-ROM | CN6 |
|-------------------+-------+------------------------+-------|
| Speaker out | CN2 | Audio in - CD-ROM | CN7 |
|-------------------+-------+------------------------+-------|
| Microphone in | CN3 | CD-ROM interface | CN8 |
| | | (Panasonic) | |
|-------------------+-------+------------------------+-------|
| Game/MIDI port | CN4 | CD-ROM interface | CN9 |
| | | (Mitsumi) | |
|-------------------+-------+------------------------+-------|
| Audio in - CD-ROM | CN5 | CD-ROM interface | CN10 |
| | | (Sony) | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| Microphone type select condenser | JP7 | Closed |
|----------------------------------------+-------+-----------|
| Microphone type select carbon | JP7 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MIDI ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP4 |
|----------------------------+-------------------------------|
| 330 | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| 340 | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 350 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WAVE ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP5 |
|----------------------------+-------------------------------|
| 608 | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| E84 | Pins 1 & 2, 3 & 4 closed |
|----------------------------+-------------------------------|
| F44 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM SELECTION |
|------------------------------------------------------------|
| Type | JP3 |
|----------------------------+-------------------------------|
| Mitsumi | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| Sony | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| None | Open |
+------------------------------------------------------------+
