# REVEAL COMPUTER PRODUCTS
SC500 WAVE32 (REV. 3)
Card Type Sound card
Chip Set Unidentified
Maximum Onboard None
Memory
I/O Options Line in, microphone in (2), line out,
game/MIDI port, audio in - CD-ROM, CD-ROM
interfaces (4), MPC connector, Auxiliary in
Data Bus 16-bit ISA

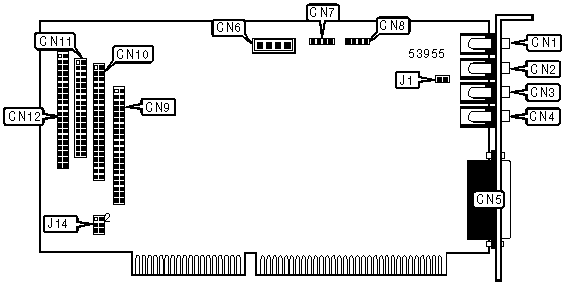

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|--------------------+-------+-----------------------+-------|
| Auxiliary in | CN1 | Auxiliary in | CN8 |
|--------------------+-------+-----------------------+-------|
| Line in | CN2 | CD-ROM interface | CN9 |
| | | (IDE) | |
|--------------------+-------+-----------------------+-------|
| Microphone in - | CN3 | CD-ROM interface | CN10 |
| external | | (Mitsumi) | |
|--------------------+-------+-----------------------+-------|
| Line out | CN4 | CD-ROM interface | CN11 |
| | | (Sony) | |
|--------------------+-------+-----------------------+-------|
| Game/MIDI port | CN5 | CD-ROM interface | CN12 |
| | | (Panasonic) | |
|--------------------+-------+-----------------------+-------|
| Audio in - CD-ROM | CN6 | Microphone in - | J1 |
| | | internal | |
|--------------------+-------+-----------------------+-------|
| MPC connector | CN7 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ADDRESS/INTERRUPT SELECTION |
|------------------------------------------------------------|
| Address | IRQ | J14 |
|------------------+--------------+--------------------------|
| 1E8 | IRQ11 | Pins 1 & 2, 3 & 4 closed |
|------------------+--------------+--------------------------|
| 170 | IRQ11 | Pins 3 & 4, 5 & 6 closed |
|------------------+--------------+--------------------------|
| 170 | IRQ15 | Pins 3 & 5, 4 & 6 closed |
|------------------+--------------+--------------------------|
| Disabled | N/A | Pins 1 & 2, 5 & 6 closed |
+------------------------------------------------------------+
