# PROCOM TECHNOLOGY
PXCDL HOST ADAPTER
Card Type CD-ROM interface card
Chip Set Unidentified
Maximum Onboard Memory Unidentified
I/O Options CD-ROM interface
Hard Drives supported None
Floppy drives supported None
Data Bus 8-bit ISA
Card Size Half-length

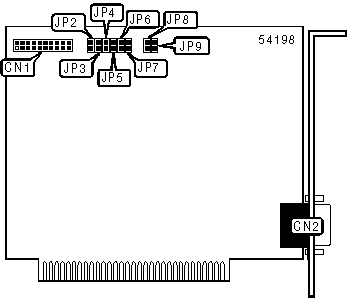

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|--------------------------+-------+-----------------+-------|
| 16-pin internal drive | CN1 | 15-pin external | CN2 |
| connector | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | JP8 | JP9 |
|---------------------+-------------------+------------------|
| | 300h | Closed | Closed |
|---+-----------------+-------------------+------------------|
| | 310h | Open | Closed |
|---+-----------------+-------------------+------------------|
| | 330h | Closed | Open |
|---+-----------------+-------------------+------------------|
| » | 340h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IRQ INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP2 | JP3 | JP4 | JP5 | JP6 | JP7 |
|------------------+------+------+------+------+------+------|
| | IRQ2 |Closed| Open | Open | Open | Open | Open |
|-+----------------+------+------+------+------+------+------|
| | IRQ3 | Open |Closed| Open | Open | Open | Open |
|-+----------------+------+------+------+------+------+------|
| | IRQ4 | Open | Open |Closed| Open | Open | Open |
|-+----------------+------+------+------+------+------+------|
| | IRQ5 | Open | Open | Open |Closed| Open | Open |
|-+----------------+------+------+------+------+------+------|
| | IRQ6 | Open | Open | Open | Open |Closed| Open |
|-+----------------+------+------+------+------+------+------|
|»| IRQ7 | Open | Open | Open | Open | Open |Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS TECHNICAL NOTES |
|------------------------------------------------------------|
| For use with the PROCOM TECHNOLOGY, PXCDL CD-ROM drive |
+------------------------------------------------------------+
