# TURTLE BEACH SYSTEMS
TAHITI
Card Type Sound Card
Chipset/Controller Motorola
I/O Options CD-ROM interface (2), game port, line in
(2), MIDI interface, speaker, synthesizer
connector
Maximum DRAM N/A
IMG IMG 1
+------------------------------------------------------------+

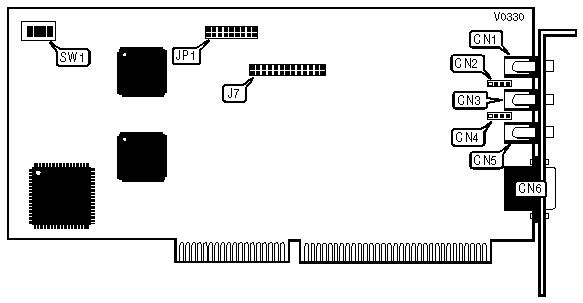

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------------+----------+----------------+----------|
| Line in | CN1 | Speaker jack | CN5 |
|---------------------+----------+----------------+----------|
| Internal line in | CN2 | MIDI connector | CN6 |
| | | (optional) | |
|---------------------+----------+----------------+----------|
| Auxiliary line in | CN3 | Synthesizer | J7 |
| | | connector | |
|---------------------+----------+----------------+----------|
| Internal auxiliary | CN4 | Game port | JP1 |
| line in | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS CONFIGURATION |
|------------------------------------------------------------|
| Address | SW1/2 | SW1/3 | SW1/4 |
|-----------------+--------------+-------------+-------------|
| » | 290h | On | On | On |
|---+-------------+--------------+-------------+-------------|
| | 260h | On | On | Off |
|---+-------------+--------------+-------------+-------------|
| | 250h | On | Off | On |
|---+-------------+--------------+-------------+-------------|
| | 240h | On | Off | Off |
|---+-------------+--------------+-------------+-------------|
| | 230h | Off | On | On |
|---+-------------+--------------+-------------+-------------|
| | 220h | Off | On | Off |
|---+-------------+--------------+-------------+-------------|
| | 210h | Off | Off | On |
|---+-------------+--------------+-------------+-------------|
| | 3E0h | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| GAME PORT CONFIGURATION |
|------------------------------------------------------------|
| Setting | SW1/1 |
|----------------------------------+-------------------------|
| » | Enabled | On |
|----+-----------------------------+-------------------------|
| | Disabled | Off |
+------------------------------------------------------------+
