# STAR GATE TECHNOLOGIES, INC.
TURBO PORT/RA2
Card Type Serial card
Chipset Controller Startech
I/O Options Serial ports (2)
Maximum DRAM N/A

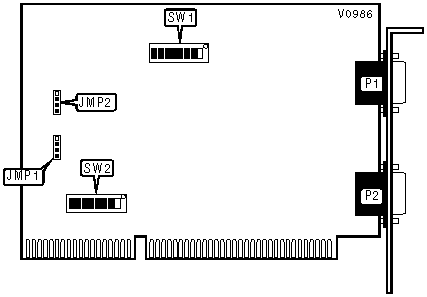

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| 9-pin serial port | P1 | 9-pin serial | P2 |
| 1 | | port 2 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 CONFIGURATION |
|------------------------------------------------------------|
| COM | IRQ | SW1/1 | SW1/2 | SW1/3 | SW1/4 |
|-------------------+------+--------+--------+-------+-------|
| » | COM3(3E8-3EF) | 4 | On | Off | On | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM1(3F8-3FF) | 4 | On | On | On | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM1(3F8-3FF) | * | On | On | Off | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM2(2F8-2FF) | 3 | Off | On | On | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM2(2F8-2FF) | * | Off | On | Off | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM3(3E8-3EF) | * | On | Off | Off | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM4(2E8-2EF) | 3 | Off | Off | On | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM4(2E8-2EF) | * | Off | Off | Off | On |
|---+---------------+------+--------+--------+-------+-------|
| | NONE | N/A | N/A | N/A | N/A | Off |
|------------------------------------------------------------|
| *Note: See interrupt table for IRQ selection. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 CONFIGURATION |
|------------------------------------------------------------|
| COM | IRQ | SW1/5 | SW1/6 | SW1/7 | SW1/8 |
|-------------------+------+--------+--------+-------+-------|
| » | COM4(2E8-2EF) | 3 | Off | Off | On | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM1(3F8-3FF) | 4 | On | On | On | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM1(3F8-3FF) | * | On | On | Off | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM2(2F8-2FF) | 3 | Off | On | On | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM2(2F8-2FF) | * | Off | On | Off | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM3(3E8-3EF) | 4 | On | Off | On | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM3(3E8-3EF) | * | On | Off | Off | On |
|---+---------------+------+--------+--------+-------+-------|
| | COM4(2E8-2EF) | * | Off | Off | Off | On |
|---+---------------+------+--------+--------+-------+-------|
| | NONE | N/A | N/A | N/A | N/A | Off |
|------------------------------------------------------------|
| *Note: See interrupt table for IRQ selection. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ |SW2/1 |SW2/2 |SW2/3 |SW2/4 |SW2/5 |SW2/6|SW2/7|SW2/8|
|-------+------+------+------+------+------+-----+-----+-----|
|»|NONE | Off | Off | Off | Off | Off | Off | Off | Off |
|-+-----+------+------+------+------+------+-----+-----+-----|
| | 2 | On | Off | Off | Off | Off | Off | Off | Off |
|-+-----+------+------+------+------+------+-----+-----+-----|
| | 3 | Off | On | Off | Off | Off | Off | Off | Off |
|-+-----+------+------+------+------+------+-----+-----+-----|
| | 4 | Off | Off | On | Off | Off | Off | Off | Off |
|-+-----+------+------+------+------+------+-----+-----+-----|
| | 5 | Off | Off | Off | On | Off | Off | Off | Off |
|-+-----+------+------+------+------+------+-----+-----+-----|
| | 10 | Off | Off | Off | Off | On | Off | Off | Off |
|-+-----+------+------+------+------+------+-----+-----+-----|
| | 11 | Off | Off | Off | Off | Off | On | Off | Off |
|-+-----+------+------+------+------+------+-----+-----+-----|
| | 12 | Off | Off | Off | Off | Off | Off | On | Off |
|-+-----+------+------+------+------+------+-----+-----+-----|
| | 15 | Off | Off | Off | Off | Off | Off | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BAUD RATE SELECTION |
|------------------------------------------------------------|
| Mode | JMP1 | JMP2 |
|------------------------+-----------------+-----------------|
| » | Software-select | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed |
|---+--------------------+-----------------+-----------------|
| | Fast baud rates | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed |
|---+--------------------+-----------------+-----------------|
| | Standard baud | Pins 3 & 4 | Pins 3 & 4 |
| | rates | closed | closed |
+------------------------------------------------------------+
