# STAR GATE TECHNOLOGIES, INC.
ACL II+
Card Type Serial card
Chipset N/A
Controller
I/O Options Serial ports(8 serial ports on external
panel)
Maximum DRAM N/A

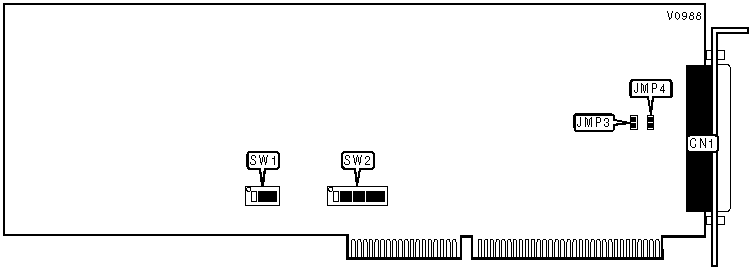

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location |
|-----------------------------------+------------------------|
| 62-pin serial interface connector | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EXTERNAL PANEL POWER SELECTION |
|------------------------------------------------------------|
| Panel | JMP3 | JMP4 |
|--------------------+-------------------+-------------------|
| EIA-232 | Open | Open |
|--------------------+-------------------+-------------------|
| EIA-422 & EIA-485 | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 |
|------------------------+-----------------+-----------------|
| » | 200h & 204h | Off | Off |
|---+--------------------+-----------------+-----------------|
| | 300h & 304h | On | Off |
|---+--------------------+-----------------+-----------------|
| | 600h & 604h | Off | On |
|---+--------------------+-----------------+-----------------|
| | 700h & 704h | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EXTENDED MEMORY SELECTION |
|------------------------------------------------------------|
| Setting | SW1/3 |
|-------------------------------+----------------------------|
| Disabled | Off |
|-------------------------------+----------------------------|
| Enabled | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
|IRQ |SW2/1 |SW2/2 |SW2/3 |SW2/4 |SW2/5 |SW2/6 |SW2/7 |SW2/8|
|-----+------+------+------+------+------+------+------+-----|
|»| 5 | Off | Off | On | Off | Off | Off | Off | Off |
|-+---+------+------+------+------+------+------+------+-----|
| | 3 | On | Off | Off | Off | Off | Off | Off | Off |
|-+---+------+------+------+------+------+------+------+-----|
| | 4 | Off | On | Off | Off | Off | Off | Off | Off |
|-+---+------+------+------+------+------+------+------+-----|
| | 9 | Off | Off | Off | On | Off | Off | Off | Off |
|-+---+------+------+------+------+------+------+------+-----|
| |10 | Off | Off | Off | Off | On | Off | Off | Off |
|-+---+------+------+------+------+------+------+------+-----|
| |11 | Off | Off | Off | Off | Off | On | Off | Off |
|-+---+------+------+------+------+------+------+------+-----|
| |12 | Off | Off | Off | Off | Off | Off | On | Off |
|-+---+------+------+------+------+------+------+------+-----|
| |15 | Off | Off | Off | Off | Off | Off | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED - DO NOT ALTER |
|------------------------------------------------------------|
| Switch | Position |
|-----------------------------+------------------------------|
| SW1/4 | Off |
+------------------------------------------------------------+
