# SHUTTLE COMPUTER INTERNATIONAL, INC.
HOT-223
Card Type Sound card
Chipset MAD16 OPTI 82C928
Controller
I/O Options CD-ROM audio in (3), CD-ROM interface (3),
game/MIDI port, line in, line out, microphone
in, speaker out, synthesizer connector,
wavetable connector
Maximum DRAM N/A
IMG IMG 1
+------------------------------------------------------------+

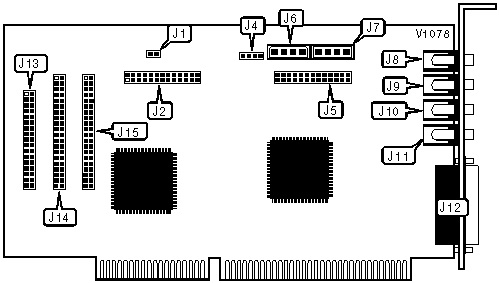

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------+----------+--------------------+----------|
| Synthesizer | J2 | Line in | J10 |
| connector | | | |
|-----------------+----------+--------------------+----------|
| Sony CD - audio | J4 | Microphone in | J11 |
| in | | | |
|-----------------+----------+--------------------+----------|
| Wavetable | J5 | Game/MIDI port | J12 |
| connector | | | |
|-----------------+----------+--------------------+----------|
| Panasonic CD - | J6 | Sony CD-ROM | J13 |
| audio in | | interface | |
|-----------------+----------+--------------------+----------|
| Mitsumi CD - | J7 | Mitsumi CD-ROM | J14 |
| audio in | | interface | |
|-----------------+----------+--------------------+----------|
| Speaker out | J8 | Panasonic CD-ROM | J15 |
| | | interface | |
|-----------------+----------+--------------------+----------|
| Line out | J9 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ONBOARD OPL CONFIGURATION |
|------------------------------------------------------------|
| Setting | J1 |
|--------------------------------------+---------------------|
| ยป | OPL3 | Closed |
|-----------------+--------------------+---------------------|
| | OPL4 | Open |
|------------------------------------------------------------|
| Note: OPL4 is active only when daughter board is connected |
| to the external synthesizer (J2). |
+------------------------------------------------------------+
