# SIIG, INC.
PARALLEL PRO DUAL
Card Type Parallel card
Chip Set Unidentified
I/O Options Parallel ports (2)
Data Bus 16-bit ISA

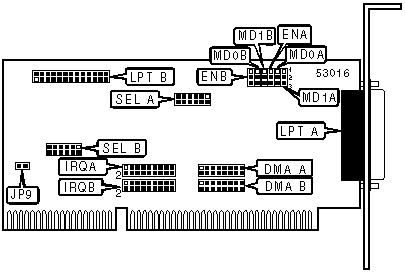

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| Parallel port A | LPT A | Parallel port B | LPT B |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Parallel pro dual enabled port | ENA | Pins 1 & 2 |
| | A | | closed |
|---+---------------------------------+-------+--------------|
| | Parallel pro dual disabled port | ENA | Pins 2 & 3 |
| | A | | closed |
|---+---------------------------------+-------+--------------|
| » | Parallel pro dual enabled port | ENB | Pins 1 & 2 |
| | B | | closed |
|---+---------------------------------+-------+--------------|
| | Parallel pro dual disabled port | ENB | Pins 2 & 3 |
| | B | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP9 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MODE CONFIGURATION PORT A |
|------------------------------------------------------------|
| Mode | MD0A | MD1A |
|------------------+--------------------+--------------------|
| | SPP/BPP | Pins 1 & 2 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | EPP | Pins 2 & 3 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | ECP | Pins 1 & 2 closed | Pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| » | ECP/EPP | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MODE CONFIGURATION PORT B |
|------------------------------------------------------------|
| Mode | MD0B | MD1B |
|------------------+--------------------+--------------------|
| | SPP/BPP | Pins 1 & 2 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | EPP | Pins 2 & 3 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | ECP | Pins 1 & 2 closed | Pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| » | ECP/EPP | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA SELECTION PORT A |
|------------------------------------------------------------|
| Setting | DMA A |
|----------------------------+-------------------------------|
| | DMA 0 | Pins 1 & 2, 3 & 4 closed |
|---+------------------------+-------------------------------|
| | DMA 1 | Pins 5 & 6, 7 & 8 closed |
|---+------------------------+-------------------------------|
| | DMA 2 | Pins 9 & 10, 11 & 12 closed |
|---+------------------------+-------------------------------|
| » | DMA 3 | Pins 13 & 14, 15 & 16 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA SELECTION PORT B |
|------------------------------------------------------------|
| Setting | DMA B |
|----------------------------+-------------------------------|
| | DMA 0 | Pins 1 & 2, 3 & 4 closed |
|---+------------------------+-------------------------------|
| » | DMA 1 | Pins 5 & 6, 7 & 8 closed |
|---+------------------------+-------------------------------|
| | DMA 2 | Pins 9 & 10, 11 & 12 closed |
|---+------------------------+-------------------------------|
| | DMA 3 | Pins 13 & 14, 15 & 16 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION PORT A |
|------------------------------------------------------------|
| Address | SEL A |
|----------------------------+-------------------------------|
| | 3BCh | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| » | 378h | Pins 3 & 4 closed |
|----+-----------------------+-------------------------------|
| | 278h | Pins 5 & 6 closed |
|----+-----------------------+-------------------------------|
| | 268h | Pins 7 & 8 closed |
|----+-----------------------+-------------------------------|
| | 280h | Pins 9 & 10 closed |
|----+-----------------------+-------------------------------|
| | 288h | Pins 11 & 12 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION PORT B |
|------------------------------------------------------------|
| Address | SEL B |
|----------------------------+-------------------------------|
| | 3BCh | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| | 378h | Pins 3 & 4 closed |
|----+-----------------------+-------------------------------|
| » | 278h | Pins 5 & 6 closed |
|----+-----------------------+-------------------------------|
| | 268h | Pins 7 & 8 closed |
|----+-----------------------+-------------------------------|
| | 280h | Pins 9 & 10 closed |
|----+-----------------------+-------------------------------|
| | 288h | Pins 11 & 12 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT A INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | IRQA/1-18 |
|----------------------------+-------------------------------|
| | 9 | Pins 1 & 2 closed |
|------+---------------------+-------------------------------|
| | 3 | Pins 3 & 4 closed |
|------+---------------------+-------------------------------|
| | 4 | Pins 5 & 6 closed |
|------+---------------------+-------------------------------|
| | 5 | Pins 7 & 8 closed |
|------+---------------------+-------------------------------|
| » | 7 | Pins 9 & 10 closed |
|------+---------------------+-------------------------------|
| | 10 | Pins 11 & 12 closed |
|------+---------------------+-------------------------------|
| | 11 | Pins 13 & 14 closed |
|------+---------------------+-------------------------------|
| | 12 | Pins 15 & 16 closed |
|------+---------------------+-------------------------------|
| | 15 | Pins 17 & 18 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT B INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | IRQB/1-18 |
|----------------------------+-------------------------------|
| | 9 | Pins 1 & 2 closed |
|------+---------------------+-------------------------------|
| | 3 | Pins 3 & 4 closed |
|------+---------------------+-------------------------------|
| | 4 | Pins 5 & 6 closed |
|------+---------------------+-------------------------------|
| » | 5 | Pins 7 & 8 closed |
|------+---------------------+-------------------------------|
| | 7 | Pins 9 & 10 closed |
|------+---------------------+-------------------------------|
| | 10 | Pins 11 & 12 closed |
|------+---------------------+-------------------------------|
| | 11 | Pins 13 & 14 closed |
|------+---------------------+-------------------------------|
| | 12 | Pins 15 & 16 closed |
|------+---------------------+-------------------------------|
| | 15 | Pins 17 & 18 closed |
+------------------------------------------------------------+
