# T. S. MICROTECH, INC.
FANCARD-SOUND-3D
Card Type Sound card
Chipset ESS 1868/936
I/O Options DC power in, DC power out, front panel header,
CD-ROM interface, CD-ROM audio in (3), game/MIDI
port, audio line in, microphone in, speaker out,
wavetable header
Data Bus 16-bit ISA

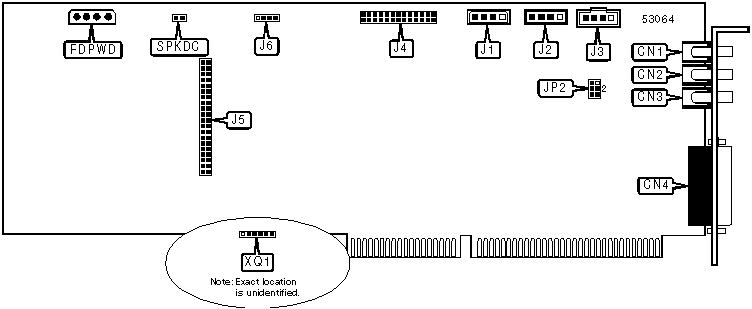

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------+-------+------------------------+-------|
| Microphone in | CN1 | CD-ROM audio in - | J2 |
| | | Mitsumi | |
|-------------------+-------+------------------------+-------|
| Audio line in | CN2 | CD-ROM audio in - Sony | J3 |
|-------------------+-------+------------------------+-------|
| Speaker out | CN3 | Wavetable header | J4 |
|-------------------+-------+------------------------+-------|
| Game/MIDI port | CN4 | CD-ROM ATAPI interface | J5 |
|-------------------+-------+------------------------+-------|
| DC power in | FDPWD | Front panel header | J6 |
| | | (see pinout below) | |
|-------------------+-------+------------------------+-------|
| CD-ROM audio in - | J1 | DC power out | SPKDC |
| Panasonic | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| J6 PINOUT |
|------------------------------------------------------------|
| Function | Pin | Function | Pin |
|----------------------+------+------------------------+-----|
| Common connection | 1 | Speaker on/off trigger | 3 |
|----------------------+------+------------------------+-----|
| Volume down trigger | 2 | Volume up trigger | 4 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|-----------------------------+-------+----------------------|
| Internal amplifier enabled | JP2 | Pins 1 & 2, 4 & 5 |
| | | closed |
|-----------------------------+-------+----------------------|
| Internal amplifier disabled | JP2 | Pins 2 & 3, 5 & 6 |
| | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DC POWER OUT LEVEL SELECTION |
|------------------------------------------------------------|
| Setting | XQ1 |
|----------------------------+-------------------------------|
| 5V DC out | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 6V DC out | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| 9V DC out | Pins 5 & 6 closed |
|----------------------------+-------------------------------|
| 12V DC out | Open |
+------------------------------------------------------------+
