# TELEVIDEO SYSTEMS, INC.
TELEWAVE Q32/3D
Card Type Sound card
Chip Set Unidentified
I/O Options Speaker/Line out, Line in, Microphone jack, CD
audio in, CD-ROM interface, Game/MIDI port,
Telephony, MPEG
Data Bus 16-bit ISA
Card Size Half-length, full-height card
IMG IMG 1
+------------------------------------------------------------+

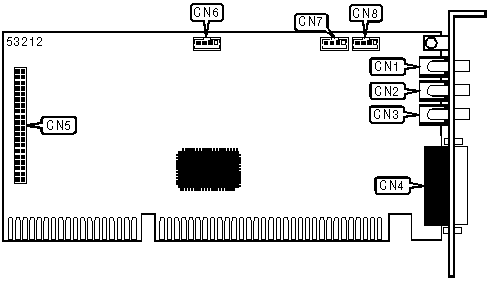

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|--------------------+-------+-----------------------+-------|
| Speaker/Line out | CN1 | IDE CD-ROM interface | CN5 |
|--------------------+-------+-----------------------+-------|
| Line in | CN2 | Audio in CD-ROM | CN6 |
|--------------------+-------+-----------------------+-------|
| Microphone jack | CN3 | Telephony in | CN7 |
|--------------------+-------+-----------------------+-------|
| Game/MIDI port | CN4 | MPEG in | CN8 |
+------------------------------------------------------------+
