# TMI MULTIMEDIA, INC
YAM 32LX
Card Type Sound card
Chip Set Unidentified
Maximum Onboard Unidentified
Memory
I/O Options Game/MIDI port, CD-ROM interface (IDE), audio
in - CD-ROM (4), PC speaker connector,
telephony connector, microphone jack, line in,
line out
Data Bus 16-bit ISA
Card Size Half-length, half-height card

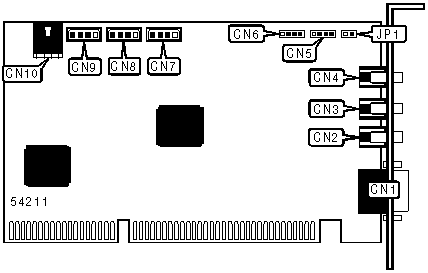

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------+-------+----------------------+-------|
| Game/MIDI port | CN1 | PC speaker connector | CN6 |
|---------------------+-------+----------------------+-------|
| Line out | CN2 | Audio in - CD-ROM | CN7 |
|---------------------+-------+----------------------+-------|
| Line in | CN3 | Audio in - CD-ROM | CN8 |
|---------------------+-------+----------------------+-------|
| Microphone in | CN4 | Audio in - CD-ROM | CN9 |
|---------------------+-------+----------------------+-------|
| Telephony connector | CN5 | Audio in - CD-ROM | CN10 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------------+-------+----------|
| Capacity type microphone interface | JP1 | Closed |
| enabled | | |
|-----------------------------------------+-------+----------|
| Magnetic type microphone interface | JP1 | Open |
| enabled | | |
+------------------------------------------------------------+
