# SEA LEVEL SYSTEMS, INC.
DIO-32B
Card Type Serial card
Chip Set Unidentified
I/O Options Serial port
Data Bus 8-bit ISA

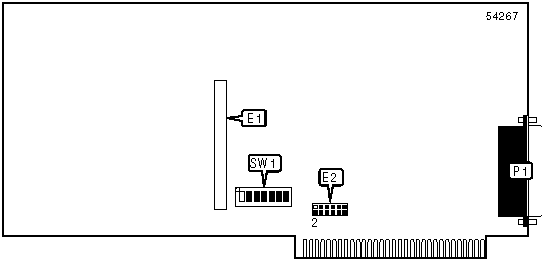

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| Serial port | P1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured – do not | E1 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | E2 |
|----------------------------+-------------------------------|
| | 2/9 | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| | 3 | Pins 3 & 4 closed |
|----+-----------------------+-------------------------------|
| | 4 | Pins 5 & 6 closed |
|----+-----------------------+-------------------------------|
| » | 5 | Pins 7 & 8 closed |
|----+-----------------------+-------------------------------|
| | 6 | Pins 9 & 10 closed |
|----+-----------------------+-------------------------------|
| | 7 | Pins 11 & 12 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
|Setting |SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5|SW1/6|SW1/7|SW1/8|
|--------+------+------+------+------+-----+-----+-----+-----|
| | 100 | Off | On | On | On | On | On | On | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| | 104 | Off | On | On | On | On | On | On | Off |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| | 200 | On | Off | On | On | On | On | On | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| | 280 | Off | On | Off | On | On | On | On | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| | 284 | Off | On | Off | On | Off | On | On | Off |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| | 2EC | Off | On | Off | Off | Off | On | Off | Off |
|--+-----+------+------+------+------+-----+-----+-----+-----|
|» | 300 | Off | Off | On | On | On | On | On | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| | 320 | Off | Off | On | On | Off | On | On | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| | 388 | Off | Off | Off | On | On | On | Off | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| | 3A0 | Off | Off | Off | On | Off | On | On | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| | 3A4 | Off | Off | Off | On | Off | On | On | Off |
+------------------------------------------------------------+
