# TURTLE BEACH SYSTEMS
PINNACLE
Card Type Sound card
Chip Set Motorola
Maximum Onboard 48MB
Memory
I/O Options CD-ROM interface, game/MIDI port, microphone
in, line in, line out,
Audio in – CD-ROM (2), auxiliary line in,
daughter card connector
Data Bus 16-bit ISA
Card Size Full-length, full-height card

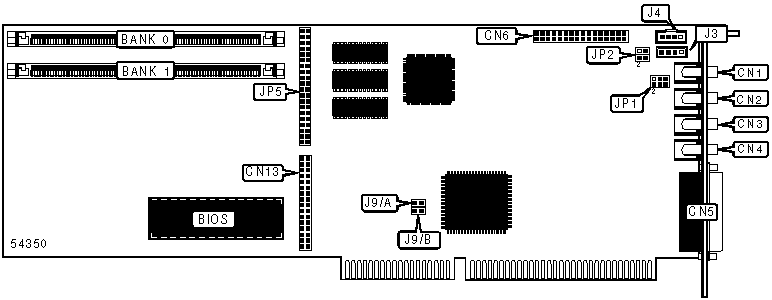

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------+-------+------------------------+-------|
| Microphone in | CN1 | Wavetable connector | CN6 |
|-------------------+-------+------------------------+-------|
| Line in | CN2 | Daughterboard | CN13 |
| | | connector | |
|-------------------+-------+------------------------+-------|
| Auxiliary line in | CN3 | Audio in - CD-ROM | J3 |
| | | (Panasonic) | |
|-------------------+-------+------------------------+-------|
| Line out | CN4 | Audio in - CD-ROM | J4 |
| | | (Sony) | |
|-------------------+-------+------------------------+-------|
| Game/MIDI port | CN5 | CD-ROM interface | JP5 |
| | | (EIDE) | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|--------------------------+-------+-------------------------|
| Microphone input enabled | JP1 | Pins 1 & 3, 2 & 4 |
| | | closed |
|--------------------------+-------+-------------------------|
| S/PDIF I/O enabled | JP1 | Pins 3 & 5, 4 & 6 |
| | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| STEREO SETTINGS |
|------------------------------------------------------------|
| Function | JP2 |
|----------------------------------------+-------------------|
| Microphone - dynamic, stereo enabled | Open |
|----------------------------------------+-------------------|
| Microphone - dynamic, mono enabled | Pins 1&2 closed |
|----------------------------------------+-------------------|
| Microphone - condenser, stereo enabled | Pins 1&3, 2&4 |
| | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS CONFIGURATION |
|------------------------------------------------------------|
| Address | J9/A | J9/B |
|-----------------------+------------------+-----------------|
| 250h | Closed | Open |
|-----------------------+------------------+-----------------|
| 260h | Open | Closed |
|-----------------------+------------------+-----------------|
| 270h | Closed | Closed |
|-----------------------+------------------+-----------------|
| Plug and play enabled | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|---------------+----------------------+---------------------|
| 8MB | (1) 1M x 72 | None |
|---------------+----------------------+---------------------|
| 16MB | (1) 1M x 72 | (1) 1M x 72 |
|---------------+----------------------+---------------------|
| 16MB | (1) 2M x 72 | None |
|---------------+----------------------+---------------------|
| 24MB | (1) 2M x 72 | (1) 1M x 72 |
|---------------+----------------------+---------------------|
| 32MB | (1) 2M x 72 | (1) 2M x 72 |
|---------------+----------------------+---------------------|
| 32MB | (1) 4M x 72 | None |
|---------------+----------------------+---------------------|
| 40MB | (1) 4M x 72 | (1) 1M x 72 |
|---------------+----------------------+---------------------|
| 48MB | (1) 4M x 72 | (1) 2M x 72 |
|------------------------------------------------------------|
| Note: Some double-sided SIMMs will not fit. Do not use EDO |
| RAM. |
+------------------------------------------------------------+
