# UNIDENTIFIED
SERIAL/PARALLEL CARD
Card Type Multi I/O card
Chipset/Controller Unidentified
I/O Options Parallel ports (2), serial ports (2)
Maximum DRAM N/A

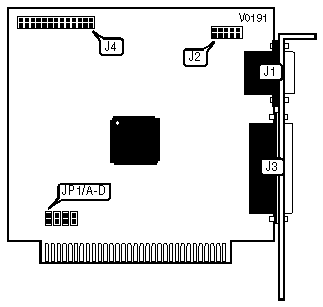

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| Serial port 1 | J1 | Parallel port 1 | J3 |
|------------------+----------+-------------------+----------|
| Serial port 2 | J2 | Parallel port 2 | J4 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT CONFIGURATION |
|------------------------------------------------------------|
| Port 1 (J1) | Port 2 (J2) | JP1/A | JP1/C |
|------------------+---------------+------------+------------|
| ยป | COM1 | COM2 | Open | Open |
|---+--------------+---------------+------------+------------|
| | COM1 | Disabled | Open | Closed |
|---+--------------+---------------+------------+------------|
| | Disabled | COM2 | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT CONFIGURATION |
|------------------------------------------------------------|
| LPT | JP1/B | JP1/D |
|------------------+---------------------+-------------------|
| 2 | Open | Closed |
|------------------+---------------------+-------------------|
| 3 | Closed | Open |
|------------------------------------------------------------|
| Note: LPT addresses will be 1 & 2 if your system does not |
| already have a printer port. |
+------------------------------------------------------------+
