# UNIDENTIFIED
PRINTER/RS-232 CARD
Card Type Multi I/O card
Chipset/Controller Unknown
I/O Options Parallel port, serial port
Maximum DRAM N/A

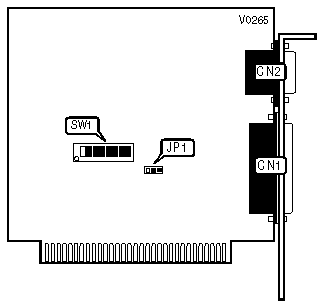

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|--------------------+----------+-----------------+----------|
| Parallel port | CN1 | Serial port | CN2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT CONFIGURATION |
|------------------------------------------------------------|
| LPT | SW1/1 | SW1/3 | SW1/5 | SW1/6 |
|---------------+-----------+----------+----------+----------|
| » | 1 | Off | On | On | Off |
|---+-----------+-----------+----------+----------+----------|
| | 2 | On | Off | Off | On |
|---+-----------+-----------+----------+----------+----------|
| | Disabled | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT CONFIGURATION |
|------------------------------------------------------------|
| COM | SW1/2 | SW1/4 | SW1/7 | SW1/8 |
|----------------+----------+----------+----------+----------|
| » | 1 | Off | On | Off | On |
|---+------------+----------+----------+----------+----------|
| | 2 | On | Off | On | Off |
|---+------------+----------+----------+----------+----------|
| | Disabled | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SYSTEM TYPE CONFIGURATION |
|------------------------------------------------------------|
| Model | JP1 |
|------------------------------+-----------------------------|
| » | AT compatible | Pins 1 & 2 closed |
|---+--------------------------+-----------------------------|
| | XT compatible | Pins 2 & 3 closed |
+------------------------------------------------------------+
