# UNIDENTIFIED
CT-6120/CT-8120/RS-232x2 ADAPTER
Card Type Multi I/O card
Chipset/Controller Krueger Company
I/O Options Parallel port, serial port (2)
Maximum DRAM N/A

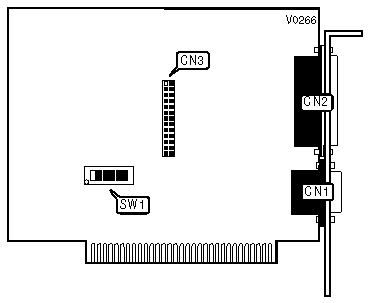

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN1 | Serial port 2 | CN3 |
|-------------------+----------+------------------+----------|
| Parallel port | CN2 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT CONFIGURATION |
|------------------------------------------------------------|
| LPT | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|--------------+------------+----------+----------+----------|
| » | 1 | On | On | Off | Off |
|------+-------+------------+----------+----------+----------|
| | 2 | Off | On | On | Off |
|------------------------------------------------------------|
| Note: To enable LPT2 for model CT-8120 switches 3 & 4 are |
| Off and switches 5 & 6 are On. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT CONFIGURATION |
|------------------------------------------------------------|
| COM1 | COM2 | SW1/1 | SW1/2 |
|-------------------+---------------+------------+-----------|
| » | Enabled | Enabled | On | On |
|---+---------------+---------------+------------+-----------|
| | Disabled | Disabled | Off | Off |
+------------------------------------------------------------+
