# UNIDENTIFIED
ADVANCED SUPER AT MULTI I/O
Card Type Multi I/O
Chipset/Controller Unidentified
I/O Options Game port, parallel ports, serial ports (2)
Maximum DRAM N/A

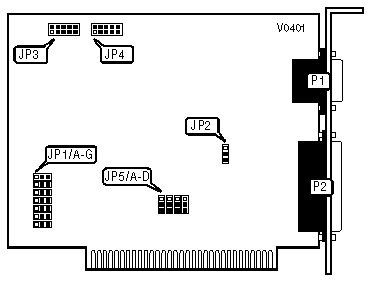

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Serial port 1 | JP3 | Game port | P1 |
|-------------------+----------+------------------+----------|
| Serial port 2 | JP4 | Parallel port | P2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT CONFIGURATION |
|------------------------------------------------------------|
| Port 1 (JP3) | Port 2 | JP1/A | JP1/B | JP1/C | JP1/D |
| | (JP4) | | | | |
|--------------+----------+--------+--------+--------+-------|
| » | COM1 | COM2 | Pins 2 | Pins 2 | Pins 2 | Pins |
| | | | & 3 | & 3 | & 3 | 2 & 3 |
|---+----------+----------+--------+--------+--------+-------|
| | COM1 | COM4 | Pins 2 | Pins 2 | Pins 1 | Pins |
| | | | & 3 | & 3 | & 2 | 2 & 3 |
|---+----------+----------+--------+--------+--------+-------|
| | COM3 | COM2 | Pins 1 | Pins 2 | Pins 2 | Pins |
| | | | & 2 | & 3 | & 3 | 2 & 3 |
|---+----------+----------+--------+--------+--------+-------|
| | COM3 | COM4 | Pins 1 | Pins 2 | Pins 1 | Pins |
| | | | & 2 | & 3 | & 2 | 2 & 3 |
|---+----------+----------+--------+--------+--------+-------|
| | Disabled | COM2 | N/A | Pins 1 | Pins 2 | Pins |
| | | | | & 2 | & 3 | 2 & 3 |
|---+----------+----------+--------+--------+--------+-------|
| | Disabled | COM4 | N/A | Pins 1 | Pins 1 | Pins |
| | | | | & 2 | & 2 | 2 & 3 |
|---+----------+----------+--------+--------+--------+-------|
| | COM1 | Disabled | Pins 2 | Pins 2 | N/A | Pins |
| | | | & 3 | & 3 | | 1 & 2 |
|---+----------+----------+--------+--------+--------+-------|
| | COM3 | Disabled | Pins 1 | Pins 2 | N/A | Pins |
| | | | & 2 | & 3 | | 1 & 2 |
|---+----------+----------+--------+--------+--------+-------|
| | Disabled | Disabled | N/A | Pins 1 | N/A | Pins |
| | | | | & 2 | | 1 & 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT INTERRUPT SELECT |
|------------------------------------------------------------|
| Port 1 | Port 2 | JP5/A | JP5/B | JP5/C | JP5/D |
| (JP3) | (JP4) | | | | |
|-------------+----------+--------+--------+--------+--------|
| » | IRQ4 | IRQ3 | Pins 2 | Pins 1 | Open | Open |
| | | | & 3 | & 2 | | |
|----+--------+----------+--------+--------+--------+--------|
| | IRQ2 | IRQ4 | Open | Pins 2 | Open | Pins 1 |
| | | | | & 3 | | & 2 |
|----+--------+----------+--------+--------+--------+--------|
| | IRQ2 | IRQ5 | Open | Open | Pins 2 | Pins 1 |
| | | | | | & 3 | & 2 |
|----+--------+----------+--------+--------+--------+--------|
| | IRQ3 | IRQ2 | Pins 1 | Open | Open | Pins 2 |
| | | | & 2 | | | & 3 |
|----+--------+----------+--------+--------+--------+--------|
| | IRQ3 | IRQ4 | Pins 1 | Pins 2 | Open | Open |
| | | | & 2 | & 3 | | |
|----+--------+----------+--------+--------+--------+--------|
| | IRQ3 | IRQ5 | Pins 1 | Open | Pins 2 | Open |
| | | | & 2 | | & 3 | |
|----+--------+----------+--------+--------+--------+--------|
| | IRQ4 | IRQ2 | Open | Pins 1 | Open | Pins 2 |
| | | | | & 2 | | & 3 |
|----+--------+----------+--------+--------+--------+--------|
| | IRQ4 | IRQ3 | Pins 2 | Pins 1 | Open | Open |
| | | | & 3 | & 2 | | |
|----+--------+----------+--------+--------+--------+--------|
| | IRQ4 | IRQ5 | Open | Pins 1 | Pins 2 | Open |
| | | | | & 2 | & 3 | |
|----+--------+----------+--------+--------+--------+--------|
| | IRQ5 | IRQ2 | Open | Open | Pins 1 | Pins 2 |
| | | | | | & 2 | & 3 |
|----+--------+----------+--------+--------+--------+--------|
| | IRQ5 | IRQ3 | Pins 2 | Open | Pins 1 | Open |
| | | | & 3 | | & 2 | |
|----+--------+----------+--------+--------+--------+--------|
| | IRQ5 | IRQ4 | Open | Pins 2 | Pins 1 | Open |
| | | | | & 3 | & 2 | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT CONFIGURATION |
|------------------------------------------------------------|
| LPT | JP1/E | JP1/F |
|------------------+--------------------+--------------------|
| » | 1 | Pins 2 & 3 closed | Pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | 2 | Pins 1 & 2 closed | Pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | Disabled | N/A | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT INTERRUPT SELECT |
|------------------------------------------------------------|
| IRQ | JP2 |
|----------------------------+-------------------------------|
| » | IRQ7 | Pins 2 & 3 closed |
|----+-----------------------+-------------------------------|
| | IRQ5 | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| GAME PORT CONFIGURATION |
|------------------------------------------------------------|
| Port | JP1/G |
|----------------------------+-------------------------------|
| » | Enabled | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | Disabled | Pins 1 & 2 closed |
+------------------------------------------------------------+
