# UNIDENTIFIED
8406 MXC
Card Type Memory card
Chipset/Controller Unidentified
I/O Options N/A
Maximum DRAM 16MB

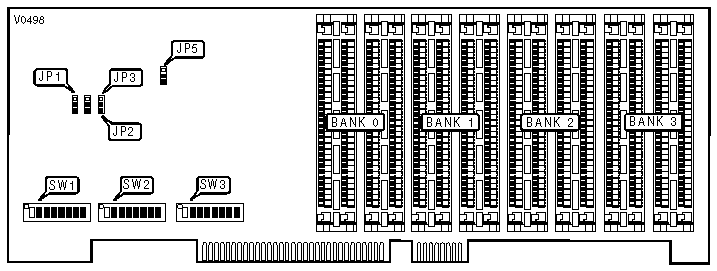

IMG IMG 1
+------------------------------------------------------------+
| MEMORY BOUNDARY SWITCH SETTINGS |
|------------------------------------------------------------|
| Memory |SW2/1|SW2/2|SW2/3|SW2/4|SW2/5|SW2/6|SW2/7|SW2/8|
| Boundary | | | | | | | | |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 0MB | On | On | On | On | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 2MB | On | On | On | On | Off | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 4MB | On | On | On | Off | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 6MB | On | On | On | Off | Off | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 8MB | On | On | Off | On | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 12MB | On | On | Off | Off | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 16MB | On | Off | On | On | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 20MB | On | Off | On | Off | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 24MB | On | Off | Off | On | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 28MB | On | Off | Off | Off | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 32MB | Off | On | On | On | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 36MB | Off | On | On | Off | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 40MB | Off | On | Off | On | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 44MB | Off | On | Off | Off | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 48MB | Off | Off | On | On | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 52MB | Off | Off | On | Off | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 56MB | Off | Off | Off | On | On | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 60MB | Off | Off | Off | Off | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MEMORY BOUNDARY SWITCH SETTINGS(CONTINUED) |
|------------------------------------------------------------|
| Memory |SW3/1|SW3/2|SW3/3|SW3/4|SW3/5|SW3/6|SW3/7|SW3/8|
| Boundary | | | | | | | | |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 0MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 2MB | Off | Off | Off | Off | Off | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 4MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 6MB | Off | Off | Off | Off | Off | Off | Off | Off |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 8MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 12MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 16MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 20MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 24MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 28MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 32MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 36MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 40MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 44MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 48MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 52MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 56MB | On | On | On | On | On | On | On | On |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| 60MB | On | On | On | On | On | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 2MB | (4) 512K x | NONE | NONE | NONE |
| | 9 | | | |
|------+-------------+-------------+------------+------------|
| 4MB | (4) 512K x | (4) 512K x | NONE | NONE |
| | 9 | 9 | | |
|------+-------------+-------------+------------+------------|
| 4MB | (4) 1M x 9 | NONE | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 6MB | (4) 512K x | (4) 512K x | (4) 512K x | NONE |
| | 9 | 9 | 9 | |
|------+-------------+-------------+------------+------------|
| 6MB | (4) 512K x | (4) 1M x 9 | N/A | NONE |
| | 9 | | | |
|------+-------------+-------------+------------+------------|
| 8MB | (4) 512K x | (4) 512K x | (4) 512K x | (4) 512K x |
| | 9 | 9 | 9 | 9 |
|------+-------------+-------------+------------+------------|
| 8MB | (4) 512K x | (4) 512K x | (4) 1M x 9 | NONE |
| | 9 | 9 | | |
|------+-------------+-------------+------------+------------|
| 8MB | (4) 1M x 9 | (4) 1M x 9 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 10MB | (4) 1M x 9 | (4) 512K x | (4) 512K x | (4) 512K x |
| | | 9 | 9 | 9 |
|------+-------------+-------------+------------+------------|
| 10MB | (4) 512K x | (4) 1M x 9 | (4) 1M x 9 | NONE |
| | 9 | | | |
|------+-------------+-------------+------------+------------|
| 12MB | (4) 512K x | (4) 512K x | (4) 1M x 9 | (4) 1M x 9 |
| | 9 | 9 | | |
|------+-------------+-------------+------------+------------|
| 12MB | (4) 1M x 9 | (4) 1M x 9 | (4) 1M x 9 | NONE |
|------+-------------+-------------+------------+------------|
| 14MB | (4) 512K x | (4) 1M x 9 | (4) 1M x 9 | (4) 1M x 9 |
| | 9 | | | |
|------+-------------+-------------+------------+------------|
| 16MB | (4) 1M x 9 | (4) 1M x 9 | (4) 1M x 9 | (4) 1M x 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM SWITCH SETTINGS |
|------------------------------------------------------------|
| Memory Module | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|---------------+-----------+----------+----------+----------|
| Installed | SW1/1 | SW1/2 | SW1/3 | SW1/4 |
|---------------+-----------+----------+----------+----------|
| NONE | On | On | On | On |
|---------------+-----------+----------+----------+----------|
| 512KB | Off | Off | Off | Off |
|---------------+-----------+----------+----------+----------|
| 1MB | On | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM SWITCH SETTINGS(CONTINUED) |
|------------------------------------------------------------|
| | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------------+-----------+-----------+-----------+----------|
| Setting | SW1/5 | SW1/6 | SW1/7 | SW1/8 |
|-------------+-----------+-----------+-----------+----------|
| Enabled | On | On | On | On |
|-------------+-----------+-----------+-----------+----------|
| Disabled | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MEMORY ADDRESS RANGE |
|------------------------------------------------------------|
| Address Range | JP2 | JP3 |
|----------------------+------------------+------------------|
| » | 7C0000 - 7F0000h | Pins 2 & 3 | Pins 1 & 2 |
| | | closed | closed |
|---+------------------+------------------+------------------|
| | FA0000 - FD0000h | Pins 1 & 2 | Pins 2 & 3 |
| | | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARITY CHECK |
|------------------------------------------------------------|
| Setting | JP5 |
|----------------------------+-------------------------------|
| » | Enabled | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | Disabled | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Jumper | Setting |
|----------------------------+-------------------------------|
| JP1 | Pins 1 & 2 closed |
+------------------------------------------------------------+
